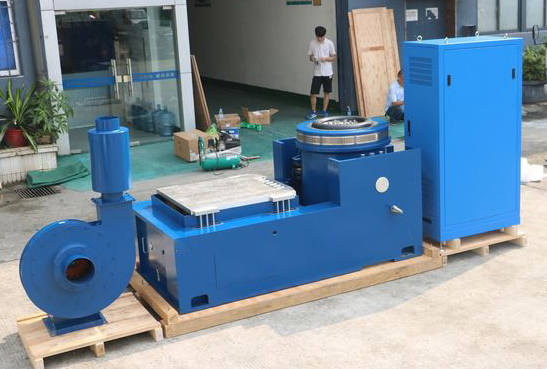

Elektrodynamisch trillingstestsysteem van 40 kN met een verplaatsing van 100 mm

Trillingstest Systeem Voert 100g @ 11ms Schoktesten Uit voor Slagvastheid

OnsTrillingstest Systeem is een hoogwaardige oplossing die speciaal is ontworpen voor rigoureuze schoktesten, in staat om krachtige en precieze 100g @ 11ms schokpulsen te genereren. Dit is de industriestandaard voor het evalueren van de weerstand van een product tegen plotselinge, hevige schokken, vallen en versnellingen. Door de extreme krachten van een echte botsing of val nauwkeurig na te bootsen, is ons systeem een onmisbaar hulpmiddel voor het garanderen van de structurele integriteit van uw producten, het waarborgen van de veiligheid en het valideren van hun vermogen om de meest veeleisende omgevingen te overleven.

Belangrijkste Kenmerken

• High-G Schokcapaciteit: Ontworpen om een krachtige schokpuls van 100g @ 11ms te leveren. Deze nauwkeurig gecontroleerde halve sinusgolfvorm is cruciaal voor het evalueren van de prestaties van een product onder extreme impact, zoals vereist door normen zoals MIL-STD-810H, Methode 516.8 (Schok).

• Precisie Elektrodynamische Shaker: Onze shaker maakt gebruik van geavanceerde elektrodynamische technologie voor nauwkeurige, herhaalbare en gecontroleerde generatie van high-G schokpulsen. Dit is essentieel voor betrouwbare productvalidatie en voor het voldoen aan strenge wettelijke normen.

• Veelzijdig Testen: In staat om een breed scala aan schoktesten uit te voeren naast de 100g puls, waaronder halve sinus, terminale piek zaagtand en trapeziumvormige golfvormen.

• Uitgebreide Gegevensverzameling: Het systeem bewaakt en registreert continu alle kritieke testparameters (versnelling, verplaatsing, kracht, enz.), en levert gedetailleerde, controleerbare gegevens voor analyse, identificatie van de hoofdoorzaak en conformiteitsrapporten.

• Robuuste & Duurzame Constructie: Gebouwd met industriële componenten en een versterkt anker dat is ontworpen om de immense krachten van herhaalde schoktesten te weerstaan, wat zorgt voor langdurige betrouwbaarheid en minimaal onderhoud.

• Gebruiksvriendelijke Interface: De intuïtieve besturingssoftware vereenvoudigt het programmeren van tests, real-time monitoring en rapportgeneratie, waardoor het voor ingenieurs en technici gemakkelijk is om complexe tests uit te voeren.

• Aanpasbare Bevestiging: Ons engineeringteam ontwerpt en produceert applicatie-specifieke bevestigingen om diverse producten veilig te monteren, waardoor de schokoverdracht wordt geoptimaliseerd en de testintegriteit wordt gewaarborgd.

Technische Specificaties

• Nominale Sinus/Willekeurige/Schokkracht: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Ankermassa: 35 kg

• Frequentiebereik: 5–3.000 Hz

• Inzetstukken Maat (Standaard): M10

• Max./Continue Verplaatsing p-p: 100mm / 90mm

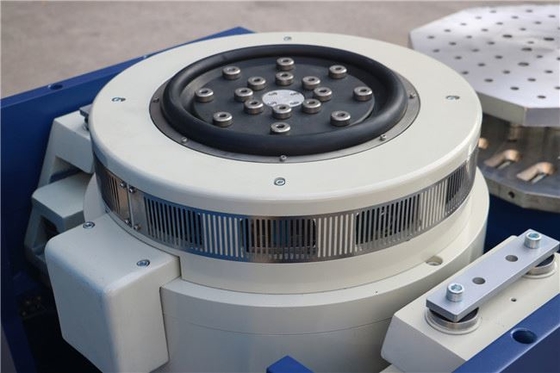

• Belastingsaansluitpunten (Standaard): 17

• Max. Snelheid: 1,8 m/s

• Natuurlijke Frequentie - Stuwkrachtas: <3Hz

• Max. Sinus/Willekeurige Versnelling: 100g / 60g

• Max. Verticale Belasting Ondersteuning: 500 kg

• Ankerdiameter: 440 mm

• Zwerfveld @152 mm boven de tafel: ≤1mT (10 gauss)

• Fundamentele Resonantiefrequentie: 2.500Hz(nom.) ±5%

• Afmeting (L x B x H): 1.270 mm x 980mm x 1.135mm

• Toelaatbaar Ankerkantelmoment: 500 Nm

• Gewicht (Onverpakt): 2.500 kg
