Eleltrodynamische Trillingsproefsystemen

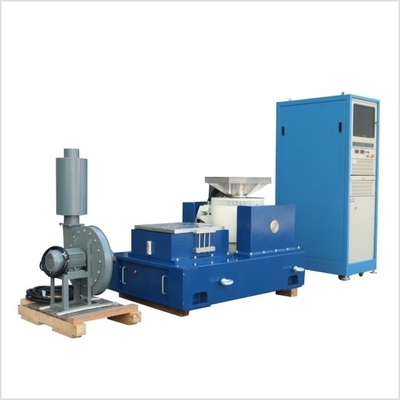

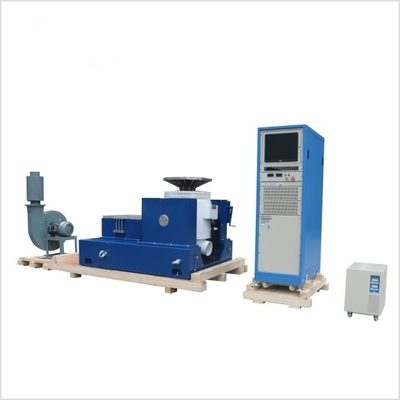

Robuust constructie trillingstestsysteem met glijtafel voor willekeurige RMS-tests

Merknaam:	PRECISION
Modelnummer:	VTS-20
MOQ:	1
Prijs:	$6000
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Op maat gemaakte ondersteuning:

OEM ODM

SINE FORCE:

20 kN

willekeurige kracht:

20 kN

schokkracht:

40KN

Frequentiebereik:

1-3000 Hz

Verplaatsing:

76 mm

Snelheid:

2.0

Tafelgrootte:

1200x1200 mm

Verpakking Details:

Standaardverpakking voor uitvoer

Levering vermogen:

100/maand

Markeren:

Vibratie-testsysteem voor glijtafels

Vibratieproefsysteem met schuiftafel

Robuust constructietestsysteem voor trillingen

Productomschrijving

Vibratieproefsysteem met glijtafel voor willekeurige RMS-vibratieproeven

In het dynamische landschap van productontwikkeling en kwaliteitsborging in meerdere industrieën is het essentieel te begrijpen hoe producten reageren op echte trillingen.RMS (Random Vibration Testing) is een cruciale methode om de duurzaamheid en betrouwbaarheid van producten te beoordelen.Een trillingstestsysteem dat is uitgerust met een voor dergelijke tests aangepaste glijtafel biedt een uitgebreide oplossing voor het simuleren van complexe trillingsscenario's.- Ik weet het niet.

1Het belang van RMS-random trillingsonderzoek- Ik weet het niet.

Imitatie van echte trillingen- Ik weet het niet.

Willekeurige trillingen komen vaak voor in de natuur en in verschillende industriële omgevingen.Producten, variërend van lucht- en ruimtevaartonderdelen tot consumentenelektronica, worden blootgesteld aan trillingen die niet regelmatig of periodiek optredenBijvoorbeeld, een vliegtuig tijdens de vlucht ervaart trillingen van de motor werking, lucht turbulentie, en structurele resonantie.het essentieel maken van het testen van producten onder vergelijkbare omstandighedenRMS-random vibratietests hebben tot doel deze echte trillingen te reproduceren in een gecontroleerde laboratoriumomgeving.de fabrikanten kunnen mogelijke tekortkomingen in het ontwerp identificerenDit zorgt ervoor dat de producten bestand zijn tegen de trillingen die ze tijdens hun levensduur zullen ondervinden, waardoor het risico op storing in het veld wordt verminderd.- Ik weet het niet.

Quantificatie van de trillingsintensiteit met RMS- Ik weet het niet.

RMS is een statistische maat die een manier biedt om de intensiteit van willekeurige trillingen te kwantificeren.In RMS-willekeurige trillingsonderzoek, zijn de testprofielen ontworpen om overeen te komen met de RMS-waarden van de trillingen die worden verwacht in echte toepassingen.als een product waarschijnlijk trillingen zal ervaren met een RMS-versnelling van 5 g in een bepaalde bedrijfsomgeving, kan het trillingstestsysteem worden geprogrammeerd om een willekeurig trillingsprofiel met een RMS-waarde van 5 g te genereren.Dit maakt het mogelijk om de prestaties van het product onder realistische trillingsomstandigheden nauwkeuriger te beoordelen.- Ik weet het niet.

2. Begrijpen van het trillingstestsysteem met glijtafel- Ik weet het niet.

Onderdelen van het trillingssysteem- Ik weet het niet.

Het trillingssysteem bestaat uit verschillende belangrijke onderdelen: de trillingsgenerator, die een elektrodynamische of hydraulische shaker kan zijn, is verantwoordelijk voor het produceren van de trillingen.met een breedte van niet meer dan 50 mmVolgens de linkerhandregel van Fleming ontstaat er een kracht waardoor de spoel beweegt en trillingen ontstaat.De krachtversterker levert de nodige elektrische energie om de shaker te rijdenDe controller is de hersenen van het systeem, waardoor de operator de gewenste trillingsparameters kan instellen, zoals het frequentiebereik, de amplitude en de RMS-waarde van de willekeurige trilling.- Ik weet het niet.

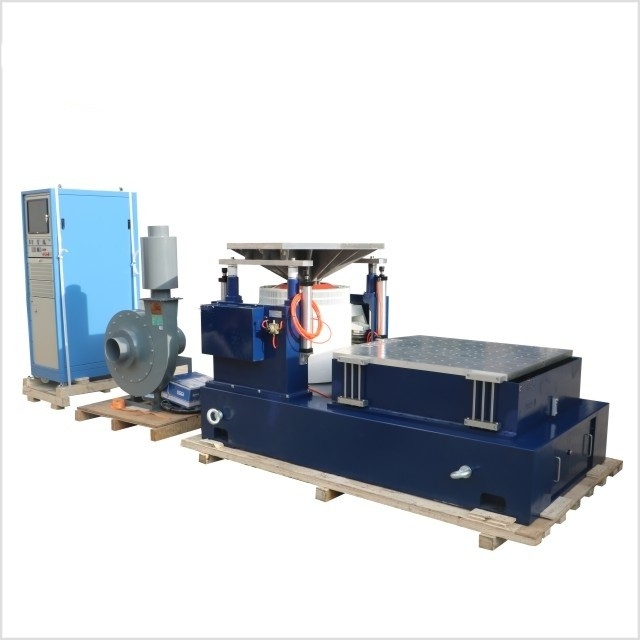

De rol van de glijtafel- Ik weet het niet.

De slip tafel is een unieke en waardevolle feeaIn veel praktijkgebeurtenissen is het gebruik van een vibratietoetssysteem niet alleen mogelijk, maar het is ook mogelijk om de testmonster te laten bewegen of glijden ten opzichte van de trillingsbron.de producten ervaren niet alleen trillingen, maar ook relatieve bewegingBijvoorbeeld, in het ophangsysteem van een voertuig bewegen de componenten in relatie tot elkaar terwijl ze worden onderworpen aan trillingen.Het heeft een laag wrijving oppervlak, waardoor het proefpersoon zich tijdens de trillingstest vrij in één of meer richtingen kan bewegen, wat het testproces een extra dimensie geeft,meer uitgebreide gegevens verstrekken over hoe het product zal presteren onder reële omstandigheden.- Ik weet het niet.

Nominale sinus/willekeurige/schokkracht	2,200 kgf/2.000 kgf/4.400 kgf	Massa van het harnas	25 kg
Frequentiebereik	5-3.000 Hz	Inzetgrootte (Standaard)	M10
Max. /Continuous Displacement p-p	76 mm/63 mm	Bevestiging van de lading: punten (Standaard)	21
Max. snelheid	2.0 m/s	Axis natuurlijke frequentie-drijfkracht	3 Hz
Max. sinus/willekeurige versnelling	88/60 g	Max. Verticale belastingondersteuning	400 kg
Diameter van de beugel	340 mm	Verwijderingsveld @ 152 mm boven tafel	≤1mT (10 gauss)
Fundamentele resonantiefrequentie	2,700 Hz (nom.) ± 5%	Afmeting LxWxH	1,160 mm x 880 mm x 1,050 mm
Toegestane omkering van de beugel	500 Nm	Gewicht (niet in kratten)	1700 kg

3. Hoe het systeem RMS-willekeurige trillingstest uitvoert- Ik weet het niet.

Generatie van willekeurige trillingsprofielen- Ik weet het niet.

Om RMS willekeurige trillingen te testen, gebruikt het trillingstestsysteem geavanceerde algoritmen om willekeurige elektrische signalen te genereren..De willekeurige aard van de signalen zorgt ervoor dat de resulterende trillingen een breed scala aan frequenties en amplitudes omvatten, vergelijkbaar met die in de echte wereld.De regelaar past de kenmerken van het willekeurige signaal nauwkeurig aan om de gewenste RMS-waarde te bereikenBijvoorbeeld, als de doel RMS-versnelling 3 g is, zal de regelaar het signaal continu monitoren en aanpassen om deze waarde gedurende de hele test te behouden.- Ik weet het niet.

Interactie met de schuiftafel- Ik weet het niet.

Wanneer de glijtafel in gebruik is, wordt het proefmonster erop gemonteerd.de glijtafel laat het monster bewegen volgens de krachten die erop werkenSensoren op de glijtafel en het proefmonster meten de beweging en trillingen.die vervolgens real-time aanpassingen kan maken aan het trillingsprofielBijvoorbeeld, als het proefmonster op een onverwachte manier op de sliptafel begint te bewegen, kan de controller de trillingsparameters aanpassen om de omstandigheden in de echte wereld beter te simuleren.- Ik weet het niet.

4. Prestaties kenmerken van het trillingstestsysteem- Ik weet het niet.

Hoog-precise trillingsregeling- Ik weet het niet.

Het trillingstestsysteem biedt een zeer nauwkeurige controle van de RMS-willekeurige trillingen.met een vermogen van meer dan 50 W,De amplitudebeheersing is bovendien zeer nauwkeurig, met een amplitude-nauwkeurigheid van ongeveer ±1%.Bijvoorbeeld:Bij het testen van een gevoelig elektronisch onderdeel voor een satelliet moet het systeem in staat zijn om de RMS-willekeurige trillingen die het zal ondervinden tijdens de lancering en in de baan nauwkeurig te reproduceren.die een nauwkeurige beoordeling van de prestaties van het onderdeel mogelijk maakt.- Ik weet het niet.

Breed dynamisch bereik- Ik weet het niet.

Het systeem kan trillingen genereren met zeer lage amplitudes, geschikt voor het testen van producten in lage trillingsomgevingen,zoals medische hulpmiddelen in ziekenhuizenTegelijkertijd kan het hoge amplitude trillingen veroorzaken voor producten die onder extreme omstandigheden leven, zoals onderdelen in een racewagen met hoge prestaties.Het brede dynamische bereik zorgt ervoor dat het systeem kan voldoen aan de testbehoeften van een breed scala aan producten.- Ik weet het niet.

Robuuste en betrouwbare bouw- Ik weet het niet.

Gezien de repetitieve en veeleisende aard van de RMS-willekeurige trillingscontrole is het trillingstestsysteem gebouwd met een robuuste en betrouwbare constructie.en andere mechanische onderdelen zijn gemaakt van hoogsterke materialen zoals aluminium of staal om de hoge krachten te weerstaan die tijdens het testen worden gegenereerdDe elektrische en elektronische componenten, met inbegrip van de vermogenversterker en de regelaar, zijn ontworpen om continu te werken onder hoge spanningsomstandigheden zonder afbraak.Het systeem is eveneens voorzien van veiligheidsvoorzieningen ter bescherming van het proefmonster en de gebruikers.Deze robuuste constructie zorgt ervoor dat het systeem duizenden tests kan uitvoeren gedurende zijn levensduur zonder aanzienlijk onderhoud.vermindering van de stilstandstijd en verhoging van de efficiëntie van het testproces.- Ik weet het niet.

5Toepassingen van het trillingstestsysteem in verschillende industrieën- Ik weet het niet.

Luchtvaartindustrie- Ik weet het niet.

In de lucht- en ruimtevaartindustrie is RMS-random vibratietests van cruciaal belang om de betrouwbaarheid van componenten van vliegtuigen en ruimteschepen te waarborgen.Het trillingstestsysteem met glijtafel wordt gebruikt voor het testen van onderdelen zoals avionicsystemenBijvoorbeeld wordt de vleugelstructuur van een vliegtuig getest om ervoor te zorgen dat deze bestand is tegen de trillingen van de motoren en de turbulentie in de lucht tijdens de vlucht.De glijtafel kan de relatieve beweging van de vleugelcomponenten simuleren, die waardevolle gegevens verstrekken voor de verbetering van het ontwerp.- Ik weet het niet.

Automobiele industrie- Ik weet het niet.

De automobielindustrie profiteert enorm van dit type trillingsonderzoek.de onderstelsystemen worden getest om hun duurzaamheid te waarborgen onder de trillingen die tijdens normaal rijgedrag en onder extreme omstandigheden worden ervarenZo worden bijvoorbeeld de motormontages van een auto getest om te zien hoe goed ze de motortrillingen van het voertuig kunnen isoleren.De glijtafel kan de beweging van de motor ten opzichte van het chassis simuleren, die fabrikanten helpt het ontwerp van de motormontages te optimaliseren.- Ik weet het niet.

Elektronische industrie- Ik weet het niet.

In de elektronica-industrie, waar producten vaak worden blootgesteld aan trillingen tijdens transport en gebruik, wordt het trillingstestsysteem gebruikt om smartphones, laptops en andere draagbare apparaten te testen.Een smartphone wordt bijvoorbeeld getest om ervoor te zorgen dat de interne componenten, zoals de batterij, de camera-module en het moederbord, de trillingen van het dragen in een zak of tas kunnen weerstaan.De glijtafel kan de beweging van het apparaat tijdens normaal gebruik simuleren, waardoor fabrikanten mogelijke ontwerpfoute kunnen identificeren en aanpakken.- Ik weet het niet.

6Conclusies- Ik weet het niet.

Het trillingstestsysteem met sliptafel voor RMS-random trillingstest is een krachtig instrument voor productontwikkeling en kwaliteitsborging in meerdere industrieën.Door de echte trillingen nauwkeurig te simuleren en de relatieve beweging van het proefmonster mogelijk te makenMet zijn zeer nauwkeurige trillingsregeling, breed dynamisch bereik en robuuste constructie, biedt het een waardevol inzicht in de prestaties en duurzaamheid van producten.Dit systeem speelt een cruciale rol om ervoor te zorgen dat de producten voldoen aan de hoge kwaliteitsnormen die op de huidige competitieve markt vereist zijn.Als uw bedrijfstak betrouwbare RMS-random trillingscontroles vereist, kan investeren in een dergelijk trillingscontrolesysteem de prestaties en betrouwbaarheid van uw producten aanzienlijk verbeteren.
