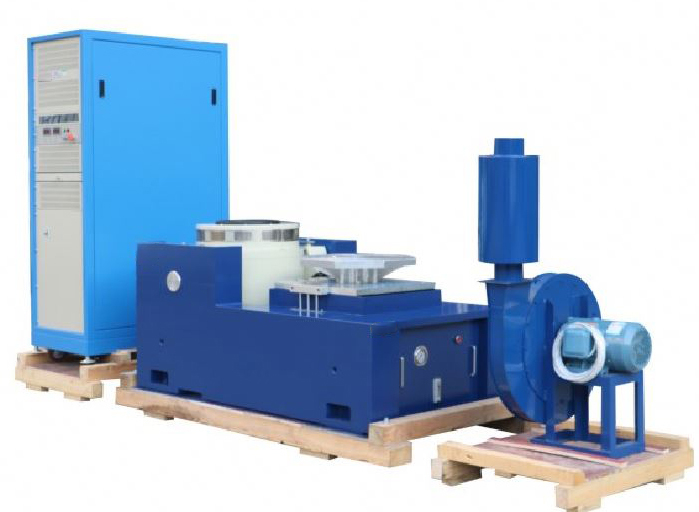

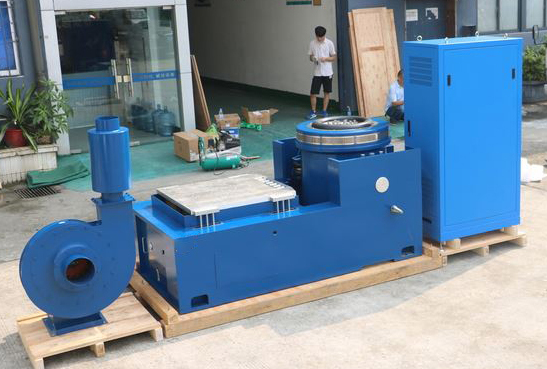

40kN sinus willekeurige trillingen tester met 1500x1500mm slip tafel

Sine & Random Trillingstester met een Horizontale Glijtafel voor Productvalidatie

Onze Sine & Random Trillingstester met een geïntegreerde Horizontale Glijtafel is een veelzijdig en essentieel hulpmiddel voor productvalidatie. Dit alles-in-één systeem biedt ingenieurs de mogelijkheid om uitgebreide trillingstests uit te voeren in drie assen: verticaal (Z-as) op de triltafel en horizontaal (X- en Y-assen) op de glijtafel. Door de complexe, multidirectionele trillingen en schokken die producten tijdens transport en gebruik ondervinden nauwkeurig te simuleren, is ons systeem onmisbaar voor het identificeren van ontwerpfouten, het garanderen van duurzaamheid en het versnellen van uw productvalidatieproces.

Belangrijkste Kenmerken

• Drie-Assige Trillingsmogelijkheid: Ons systeem stelt u in staat om tests uit te voeren in de verticale, horizontale en longitudinale assen op één machine. Dit is cruciaal voor het nauwkeurig repliceren van real-world dynamische belastingen en spanningen die in de praktijk voorkomen.

• Dual-Mode Trillingstesten: Het systeem is in staat om zowel hoogprecisie sinus trillingen te genereren voor resonantiezoekopdrachten en vermoeidheidsanalyse, als complexe random trillingen voor het simuleren van real-world, breedbandige operationele omgevingen.

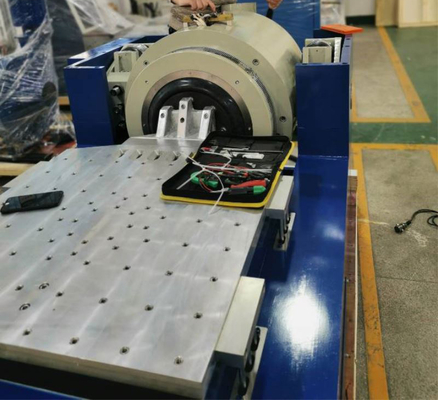

• Geïntegreerde Horizontale Glijtafel: De robuuste glijtafel biedt een groot, stijf platform voor horizontale tests van componenten en assemblages. Het integreert naadloos met de triltafel om een betrouwbare multi-as testoplossing te bieden.

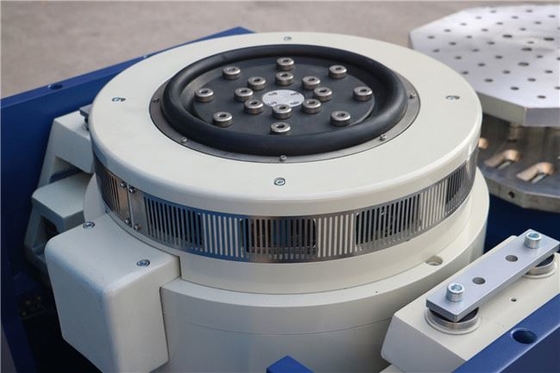

• Precisie Elektrodynamische Triltafel: Onze triltafel maakt gebruik van geavanceerde elektrodynamische technologie voor nauwkeurige, herhaalbare en gecontroleerde generatie van alle trillingsgolfvormen.

• Uitgebreide Data-Acquisitie: Het systeem bewaakt en registreert continu alle trillingsgegevens (versnelling, verplaatsing, Power Spectral Density (PSD), etc.), en biedt gedetailleerde inzichten en controleerbare gegevens voor analyse.

• Veelzijdige Bevestiging: De horizontale glijtafel en verticale ankerplaat maken een eenvoudige en veilige montage van een breed scala aan testartikelen mogelijk, van kleine componenten tot grote assemblages.

• Gebruiksvriendelijke Interface: De intuïtieve besturingssoftware vereenvoudigt het testen van programmering, real-time monitoring en rapportgeneratie, waardoor het gemakkelijk te gebruiken is voor ingenieurs en technici.

Technische Specificaties

• Nominale Sinus/Random/Schokkracht: 4.000 kgf / 4.000 kgf / 8.000 kgf

• Ankerplaatmassa: 35 kg

• Frequentiebereik: 5–3.000 Hz

• Inzetstukken Grootte (Standaard): M10

• Max./Continue Verplaatsing p-p: 100mm / 90mm

• Belastingsbevestigingspunten (Standaard): 17

• Max. Snelheid: 1.8 m/s

• Natuurlijke Frequentie - Stuwkrachtas: <3Hz

• Max. Sinus/Random Versnelling: 100g / 60g

• Max. Verticale Belasting Ondersteuning: 500 kg

• Ankerplaat Diameter: 440 mm

• Stray field @152 mm boven tafel: ≤1mT (10 gauss)

• Fundamentele Resonantiefrequentie: 2.500Hz(nom.) ±5%

• Afmeting (L x B x H): 1.270 mm x 980mm x 1.135mm

• Toelaatbaar Ankerplaat Kantelmoment: 500 Nm

• Gewicht (Onverpakt): 2.500 kg
