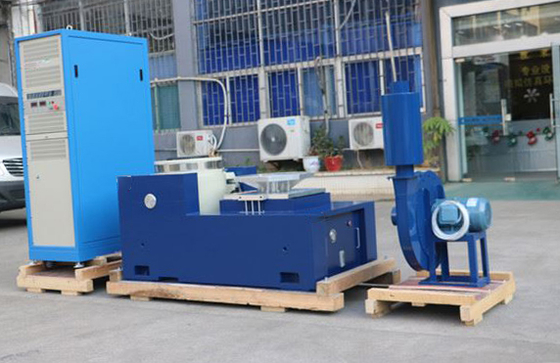

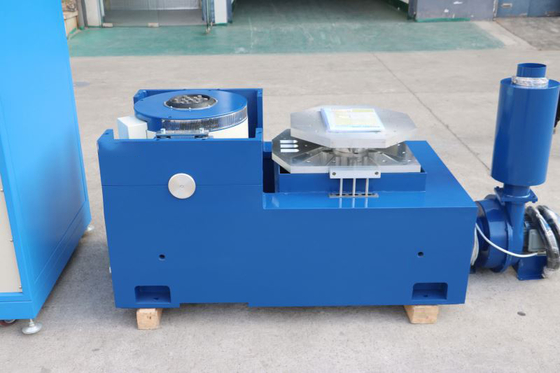

20kN Automotive Vibration Test System with 500x500mm Table

Automotive Onderdelen Trillingstest Systeem met Trillingstafel met Hoge Belasting

OnsAutomotive Onderdelen Trillingstest Systeem is een robuuste en krachtige oplossing die is ontworpen voor de strenge duurzaamheids- en betrouwbaarheidstests van voertuigonderdelen. Met een Trillingstafel met Hoge Belasting, is dit systeem ontworpen om grote en zware auto-onderdelen te kunnen verwerken, van accupakketten tot motoronderdelen. Door de complexe, multidirectionele trillingen en schokken die op de weg voorkomen nauwkeurig te simuleren, is onze apparatuur een onmisbaar hulpmiddel om de productintegriteit te garanderen, ontwikkelingscycli te versnellen en ervoor te zorgen dat uw onderdelen bestand zijn tegen de meest veeleisende omstandigheden in de praktijk.

Belangrijkste Kenmerken

• Trillingstafel met Hoge Belasting: Ontworpen om het aanzienlijke gewicht van grote auto-onderdelen te ondersteunen, waardoor de strenge tests van EV-accupakketten, aandrijflijnen, dashboards en meer met een hoge mate van nauwkeurigheid mogelijk zijn.

• Precisie Elektrodynamische Shaker: Biedt nauwkeurige, herhaalbare en gecontroleerde generatie van complexe trillingsprofielen (sinus, willekeurig, schok, enz.), met de kracht en frequentiebereik die nodig zijn om te voldoen aan strenge automobielnormen zoals SAE J2380 en GMW 3172 te bespreken.

• Realistische Wegsimulatie: De geavanceerde besturingssoftware van het systeem kan hoogwaardige trillingsprofielen genereren die real-world weggegevens nauwkeurig repliceren, inclusief alles van gladde snelwegen tot ruw terrein.

• Uitgebreide Gegevensverzameling: Bewaakt en registreert continu alle trillingsgegevens (versnelling, verplaatsing, kracht, enz.), en biedt gedetailleerde inzichten en controleerbare gegevens voor analyse en compliance rapporten.

• Robuuste & Duurzame Constructie: Gebouwd met industriële componenten en een versterkt anker ontworpen voor continu gebruik en langdurige betrouwbaarheid in veeleisende automobieltestomgevingen.

• Aanpasbare Bevestigingen: Ons engineeringteam ontwerpt en produceert applicatie-specifieke bevestigingen om diverse auto-onderdelen veilig te monteren, waardoor de stressoverdracht wordt geoptimaliseerd en de testintegriteit wordt gewaarborgd.

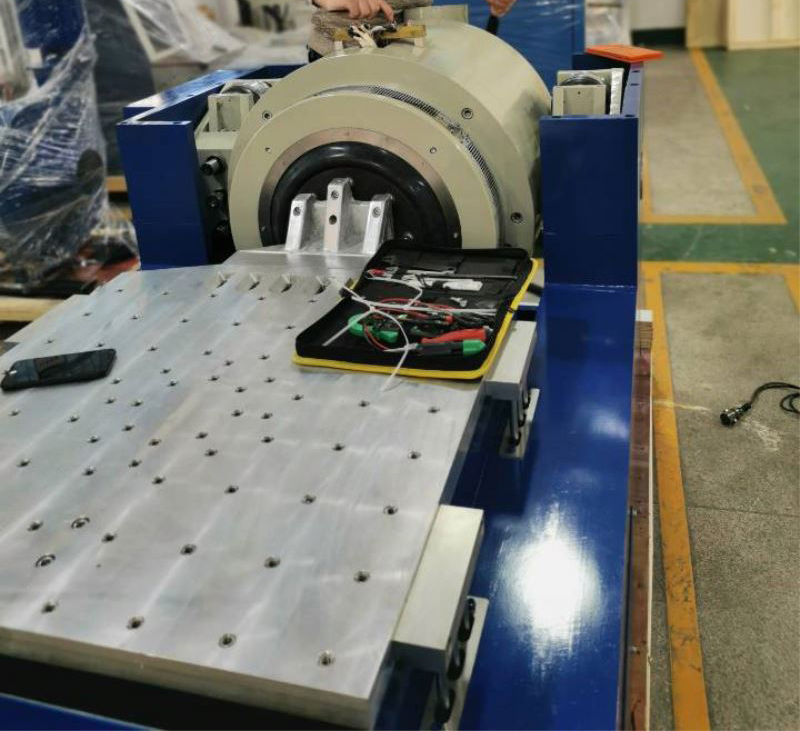

Shaker Specificaties

• Nominale Sinus/Willekeurige/Schokkracht: 2.000 kgf / 2.000 kgf / 4.000 kgf

• Ankermassa: 30 kg

• Frequentiebereik: 5-2.800 Hz

• Inzetstukken Maat (Standaard): M10

• Max./Continue Verplaatsing p-p: 100mm / 90mm

• Belastingsaansluitpunten (Standaard): 25

• Max. Snelheid: 1.8 m/s

• Natuurlijke Frequentie - Stuwkrachtas: <3Hz

• Max. Sinus/Willekeurige Versnelling: 65g / 60g

• Max. Verticale Belasting Ondersteuning: 400 kg

• Ankerdiameter: 340 mm

• Zwerfveld @152 mm boven de tafel: ≤1mT (10 gauss)

• Fundamentele Resonantiefrequentie: 2.400Hz(nom) ±5%

• Afmeting (L x B x H): 1.160 mm x 880mm x 1.050mm

• Toelaatbaar Anker Kantelmoment: 500 Nm

• Gewicht (Onverpakt): 1.700 kg

Toepassingen

• EV Accupakket & Module Kwalificatie: Uitgebreide duurzaamheids- en veiligheidstests voor elektrische voertuigaccu's onder wegtrillingen en schokken.

• Motor- & Aandrijflijncomponenten: Evaluatie van de prestaties en levensduur van motorblokken, transmissies en uitlaatsystemen.

• Elektronische Besturingseenheden (ECU's) & Sensoren: Valideren van de betrouwbaarheid van infotainmentsystemen, ADAS-modules en andere essentiële voertuigelektronica tegen zware dynamische belastingen.

• Chassis- & Ophangingsonderdelen: Testen van draagarmen, remcomponenten en stuursystemen op veerkracht in verschillende wegomstandigheden.

• Naleving van regelgeving & OEM-validatie: Voldoen aan strenge internationale en OEM-specifieke normen voor de betrouwbaarheid en veiligheid van auto-onderdelen.

• Onderzoek & Ontwikkeling: Versnellen van de ontwikkeling van nieuwe autotechnologieën door hun gedrag in realistische wegomgevingen te begrijpen.

Voordelen

• Versnelde Ontwikkeling & Time-to-Market: Door snel en nauwkeurig jarenlange wegtrillingen te simuleren, kunt u uw ontwikkelingscyclus aanzienlijk verkorten en producten sneller op de markt brengen.

• Superieure Productbetrouwbaarheid: Zorgt ervoor dat uw componenten robuust genoeg zijn om de meest veeleisende omstandigheden te weerstaan, wat leidt tot minder storingen in het veld en garantieclaims.

• Ongeëvenaard Testrealisme: Biedt een zeer nauwkeurige en uitgebreide beoordeling van de productprestaties door realistische wegtrillingen te simuleren.

• Kosteneffectieve Ontwerpverbetering: Identificeert defecten vroeg in het ontwerpproces, waardoor de kosten die gepaard gaan met wijzigingen in een laat stadium of productterugroepingen worden geminimaliseerd.

Klaar om de ultieme veiligheid en betrouwbaarheid van uw auto-onderdelen te garanderen? Neem vandaag nog contact op met onze experts om uw eisen voor een Automotive Onderdelen Trillingstest Systeem met een Trillingstafel met Hoge Belasting te bespreken.
