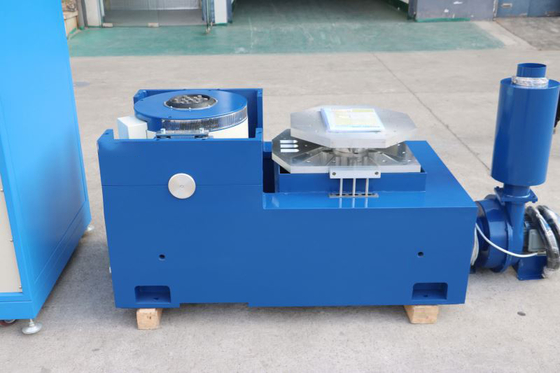

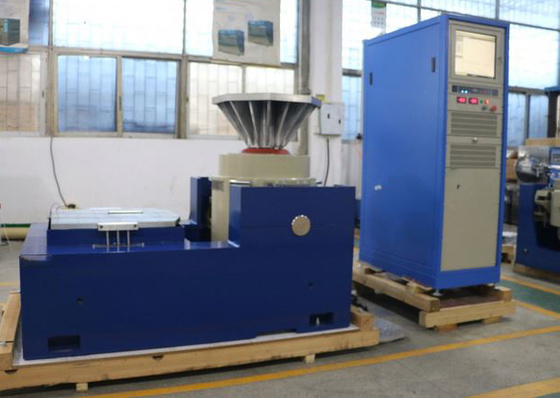

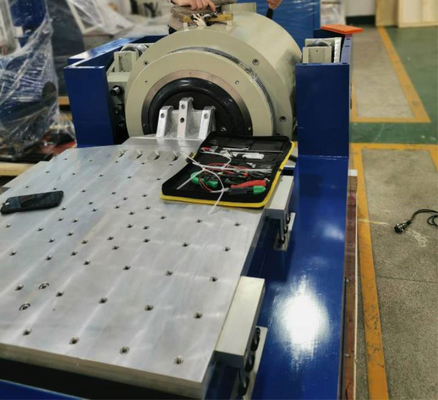

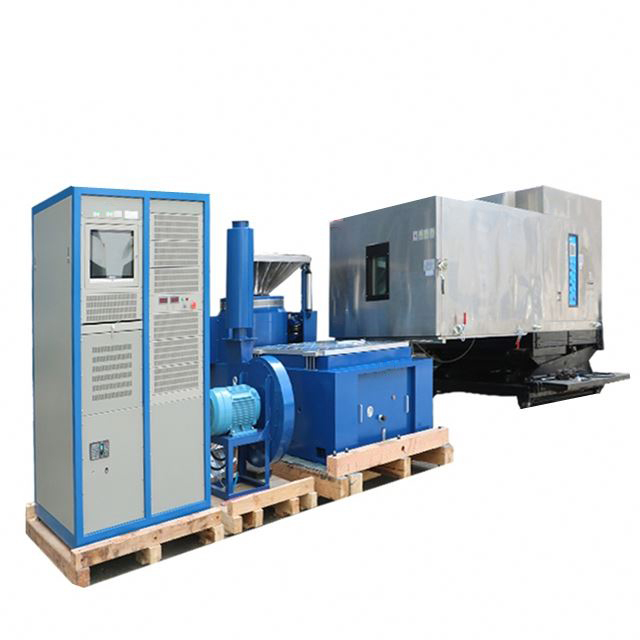

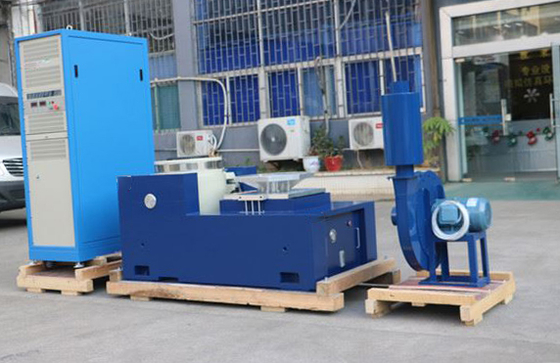

Elektrodynamisch trillingssysteem van 10 kN 1-3000 Hz voor elektronische testen

Hoogfrequente trillingssystemen 5 Hz tot 3 kHz Bereik voor elektronische testen

OnzeHoogfrequente trillingssystemenDe nieuwe technologieën zijn ontworpen om aan de veeleisende eisen van moderne elektronische testen te voldoen.5 Hz tot 3 kHz, zijn deze systemen speciaal ontworpen om de hoogfrequente trillingsomgevingen te simuleren die een kritieke impact kunnen hebben op gevoelige elektronische componenten.Door de spanningen van bronnen zoals ventilatoren nauwkeurig te repliceren., motoren en snel bewegende onderdelen, onze apparatuur is een onmisbaar hulpmiddel voor het identificeren van latente defecten, het ontdekken van verborgen resonantie,en zorgen voor de onwrikbare betrouwbaarheid van uw elektronische producten.

Belangrijkste kenmerken

• Verlengd hoogfrequentiebereik:met een vermogen van niet meer dan 50 W,3,000 HzHiermee kunt u nauwkeurig resonanties en vermoeidheidsproblemen in materialen, soldeerverbindingen en elektronische componenten identificeren.

• Precision Electrodynamic Shaker:Onze systemen maken gebruik van geavanceerde elektrodynamische technologie voor nauwkeurige, herhaalbare en gecontroleerde generatie van hoogfrequente golfvormen met uitzonderlijke stabiliteit en minimale vervorming.

• Dual-mode trillingscapaciteit:Naadloos uitvoert zowel hoge precisieSinusVibraties voor resonantieonderzoek en vermoeidheidsanalyse, en complexewillekeurigVibratie voor het simuleren van echte breedbandomgevingen.

• Geavanceerd digitaal besturingssysteem:Een krachtige, intuïtieve controller met gespecialiseerde software voor het programmeren en uitvoeren van veeleisende testsequenties.

• Uitgebreide gegevensverwerving:Continu monitoren en registreren van kritische testparameters (versnelling, verplaatsing, krachtspektraldichtheid (PSD) enz.), waardoor gedetailleerde inzichten en controleerbare gegevens voor analyse worden verkregen.

• Compact en laboratoriumvriendelijk:Ontworpen met een geoptimaliseerde grootte en een minimale geluidsopbrengst, waardoor het geschikt is voor laboratorium- en O&O-omgevingen zonder afbreuk te doen aan de prestaties.

• Aanpasbare testinstallaties:Ons engineeringteam ontwerpt en produceert toepassingsspecifieke armaturen die zijn geoptimaliseerd voor hoogfrequente testen en veilige montage van diverse elektronische producten.

Technische specificaties

• Nominale sinus/willekeurige/schokkracht:1,100 kgf / 1.100 kgf / 2.200 kgf

• Frequentiebereik:5 ∼ 3500 Hz

• Max. continue verplaatsing p-p:51 mm / 51 mm

• Max. snelheid:2.0 m/s

• Max. sinus/willekeurige versnelling:85 g / 60 g

• Verzorgingsdiameter:335 mm

• Fundamentele resonantiefrequentie:3,000 Hz (nom) ±5%

• Massa van het harnas:13 kg

• Inzetgrootte (standaard):M10

• Bevestigingspunten van de lading (norm):25

• Natuurlijke frequentie - aandrijfas:3 Hz

• Max. Verticale belastingondersteuning:300 kg

• Stroomveld @152 mm boven tafel:≤1mT (10 gauss)

• Afmetingen (L x W x H):940 mm x 715 mm x 780 mm

• Toegestane omkering van de armature:300 Nm

• Gewicht (niet in kratten):1,000 kg

Toepassingen

• Elektronica en halfgeleiders:Kwalificatie van printplaten (PCB's), geïntegreerde schakelingen (IC's), connectoren en sensoren om bestand te zijn tegen hoogfrequente operationele omgevingen.

• Consumentenelektronica:Duurzaamheids- en betrouwbaarheidstests van smartphones, laptops, audiosystemen en andere apparaten met interne bewegende onderdelen.

• Automobilische elektronica:Beoordeling van de betrouwbaarheid van ECU's, displays en sensoren die worden blootgesteld aan hoogfrequente motor- en chassistrillingen.

• Luchtvaart en defensie:Het testen van avionics, sensoren en optische systemen voor prestaties in hoogfrequente vliegomgevingen, zoals bij straalmotoren of turboprops.

• Medische hulpmiddelenHet waarborgen van de betrouwbaarheid van levensbelangrijke elektronische apparaten en instrumenten onder bedrijfsvibraties.

• Foutenanalyse & O&O:Het ontdekken van subtiele ontwerpfoute en fabricagefouten die alleen onder specifieke hoogfrequente omstandigheden detecteerbaar zijn.

Voordelen

• Onthult verborgen gebreken:Onthult vermoeidheid, micro-scheuren en verbindingsproblemen die vaak alleen bij hogere frequenties detecteerbaar zijn, waardoor kostbare veldfouten worden voorkomen.

• Verbeterde productbetrouwbaarheid:Zorgt ervoor dat componenten en systemen robuust werken in hoogfrequente bedrijfsomgevingen, wat bijdraagt aan een langere levensduur van het product.

• Versnelde O&O:Stroomlijnt de ontwikkelingscyclus door problemen vroegtijdig te identificeren, kostbare herontwerpen en hertests te minimaliseren.

• Uitgebreide inzichten in gegevens:Het genereert nauwkeurige, herhaalbare gegevens die cruciaal zijn voor ontwerpoptimalisatie, materiaalkeuze en robuuste validatieverslagen.

Maak vandaag nog contact met onze deskundigen om uw eisen te bespreken.Hoogfrequente trillingssysteem.
