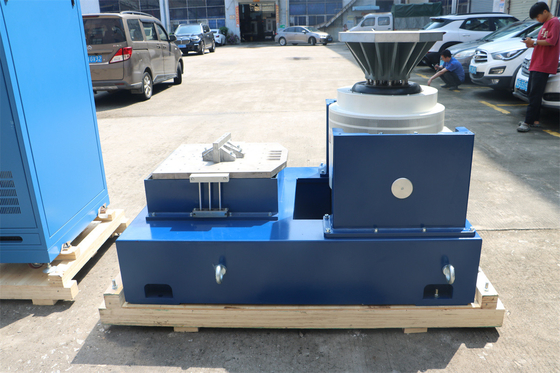

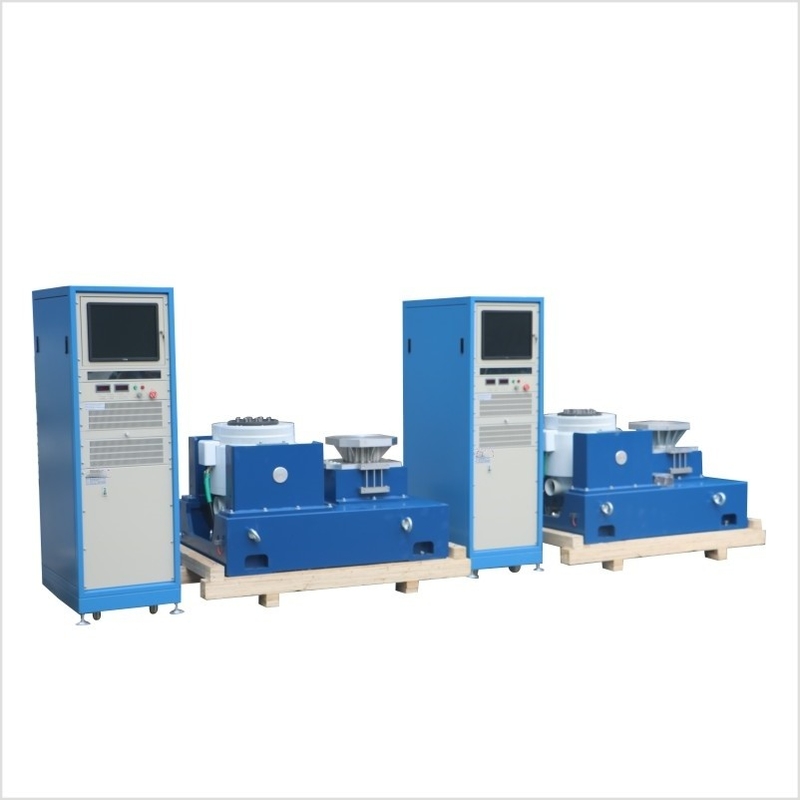

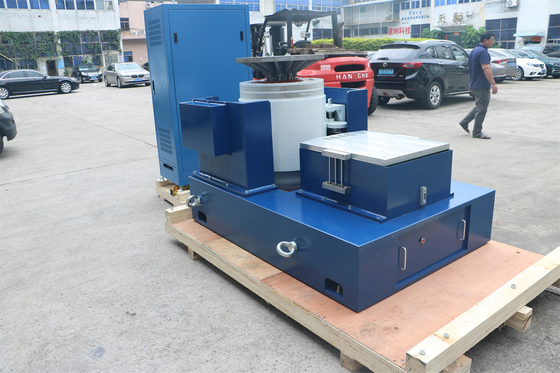

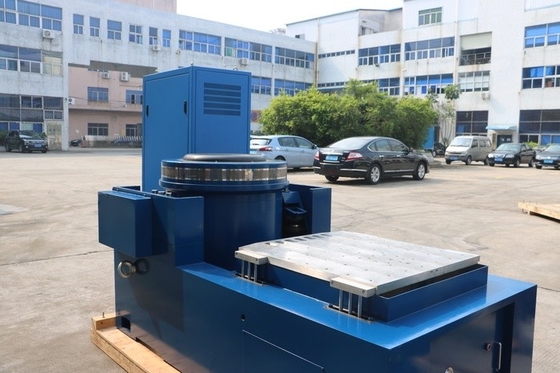

Aangepaste trillingstestmachine voor Mil-Std-202g defensie-elektronisch component

Merknaam:	PRECISION
Modelnummer:	VTS-20
MOQ:	1
Prijs:	$6000
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Op maat gemaakte ondersteuning:

OEM ODM

SINE FORCE:

20 kN

willekeurige kracht:

20 kN

schokkracht:

40KN

Frequentiebereik:

1-3000 Hz

Verplaatsing:

76 mm

Snelheid:

2.0

Tafelgrootte:

1200x1200 mm

Verpakking Details:

Standaardverpakking voor uitvoer

Levering vermogen:

100/maand

Markeren:

Elektronisch onderdeel trillingstestmachine

Aangepaste trillingstestmachine

Mil-Std-202g trillingstestmachine

Productomschrijving

Vibratie-testmachine voor Mil - Std - 202g defensie elektronische en elektrische onderdelen

In de defensie sector zijn de betrouwbaarheid en prestaties van elektronische en elektrische onderdelen niet te onderhandelen.van communicatieapparaten en radarsystemen tot wapenbeheersingseenhedenDe MIL-STD-202G-norm stelt strikte richtlijnen vast voor milieutests van deze componenten, waarbij trillingstesting een cruciaal aspect is.Een trillingstestmachine die is ontworpen om aan deze norm te voldoen, is een onmisbare hulpmiddel om de kwaliteit en duurzaamheid van elektronische en elektrische onderdelen voor defensie te waarborgen..- Ik weet het niet.

1Het belang van trillingsonderzoek in defensie-elektronica en elektrische componenten- Ik weet het niet.

Het doorstaan van harde werkomgevingen- Ik weet het niet.

Defensie-elektronica en elektrische componenten worden ingezet in de meest uitdagende omgevingen op aarde.een vliegtuig dat tijdens de vlucht hoge frequentie trillingen ervaart, of een zeeschip dat de constante trillingen van zijn motoren doorstaat, moeten deze onderdelen hun functionaliteit behouden.Vibratietests zijn bedoeld om deze echte trillingscenario's te reproduceren in een gecontroleerde laboratoriumomgeving.Door de componenten aan een reeks trillingen te onderwerpen, kunnen fabrikanten mogelijke tekortkomingen in het ontwerp identificeren, zoals losse verbindingen, kwetsbare schakelingen,of onjuiste montage van onderdelenDit maakt het mogelijk om het ontwerp te verbeteren en ervoor te zorgen dat de componenten bestand zijn tegen de trillingen die zij zullen ondervinden bij het beoogde gebruik, waardoor het risico op storingen in het veld wordt verminderd.- Ik weet het niet.

Zorg voor systeemintegriteit en missiesucces- Ik weet het niet.

De integriteit van defensie-systemen hangt rechtstreeks samen met de betrouwbaarheid van hun onderdelen.Een storing van een elektronisch of elektrisch onderdeel in een cruciaal verdedigingssysteem kan leiden tot mislukking van de missie., het leven van militairen in gevaar brengen.een storing in de communicatiecomponent van een militair vliegtuig tijdens een missie kan de communicatie met de grondleiding en andere vliegtuigen verstoren;Vibratietests helpen ervoor te zorgen dat alle componenten van een verdedigingssysteem, van de kleinste weerstand tot de meest complexe schakelplaat,onder trillingen intact en functioneel blijvenDoor te voldoen aan de MIL-STD-202G-standaard voor trillingsonderzoek kunnen fabrikanten componenten leveren die voldoen aan de hoge kwaliteits- en veiligheidsnormen die vereist zijn in de defensie-industrie.het geven van vertrouwen aan militaire commandanten in de prestaties van hun uitrusting.- Ik weet het niet.

2Begrip van de MIL-STD-202G-standaard voor trillingsonderzoek- Ik weet het niet.

Belangrijkste vereisten van de norm- Ik weet het niet.

De MIL-STD-202G-norm geeft specifieke eisen voor trillingscontroles van elektronische en elektrische componenten voor defensie.amplitude niveausHet frequentiebereik varieert doorgaans van een paar Hz tot enkele duizenden Hz.met betrekking tot het gehele spectrum van trillingen die deze componenten kunnen ondervinden in verschillende defensietoepassingenDe amplitude niveaus, gemeten in termen van versnelling (g), zijn zorgvuldig gekalibreerd om de intensiteit van trillingen in echte scenario's te simuleren.de componenten die worden gebruikt in het avionicsysteem van een helikopter kunnen andere amplitude niveaus vereisen in vergelijking met die welke worden gebruikt in een op de grond gebaseerd radarsysteemDe testduur is ook duidelijk omschreven, zodat de componenten voldoende worden blootgesteld aan trillingen om hun duurzaamheid op lange termijn nauwkeurig te kunnen beoordelen.- Ik weet het niet.

Standaardisatie voor de defensie-industrie- Ik weet het niet.

Deze norm speelt een cruciale rol bij het standaardiseren van het trillingstestproces in de defensie-industrie.Het biedt fabrikanten een gemeenschappelijk kader om de prestaties van hun onderdelen te evalueren.Door te voldoen aan de MIL-STD-202G-standaard kunnen fabrikanten de prestaties van verschillende componentenmodellen en -ontwerpen vergelijken, waardoor het gemakkelijker is om verbeteringsgebieden te identificeren.Het helpt ook ervoor te zorgen dat componenten van verschillende fabrikanten aan een consistent kwaliteitsniveau voldoen., die essentieel is voor de integratie van componenten in complexe defensie systemen.- Ik weet het niet.

3Hoe werkt de trillingstestmachine?- Ik weet het niet.

Werkingsbeginsel van de trillingstestmachine- Ik weet het niet.

Een trillingstestmachine voor defensiecomponenten werkt doorgaans op een elektrodynamisch of hydraulisch principe.een elektrische stroom wordt aangebracht op een in beweging zijnde spoel die in een magnetisch veld is opgehangenVolgens Fleming's linkerhandregel creëert dit een kracht waardoor de spoel beweegt.die vervolgens het op hem geplaatste onderdeel vibreertDe trillingstestmachine kan een breed scala aan trillingsfrequenties en -amplitudes genereren door de elektrische stroom en de kenmerken van het magnetisch veld aan te passen.in een hydraulisch systeemDe kracht die het testplatform laat trillen wordt gegenereerd door het gebruik van hydraulische vloeistof. De stroom en druk van de hydraulische vloeistof worden gecontroleerd om het gewenste trillingsprofiel te produceren.- Ik weet het niet.

Componenten van de trillingstestmachine- Ik weet het niet.

De trillingstestmachine bestaat uit verschillende belangrijke onderdelen.Het is ontworpen om zeer stijf en vlak te zijn om een gelijkmatige overdracht van trillingen naar het proefpersoon te garanderen.De energiebron, of het nu een elektrische krachtversterker in een elektrodynamisch systeem of een hydraulische pomp in een hydraulisch systeem is, levert de energie die nodig is om de trillingen te genereren.De controller is het brein van het systeem., waardoor de gebruikers de gewenste trillingsparameters zoals frequentie, amplitude en testduur kunnen instellen.sensoren zoals versnellingsmeters worden gebruikt om de werkelijke trillingsniveaus van het testplatform te meten;Deze sensoren geven feedback aan de controller, waardoor real-time aanpassingen mogelijk zijn om ervoor te zorgen dat het trillingsprofiel binnen de gespecificeerde grenzen van de MIL-STD-202G-standaard blijft.- Ik weet het niet.

4. Prestatie-eigenschappen van de MIL-STD-202G-conforme trillingstestmachine- Ik weet het niet.

Hoog-precise trillingsregeling- Ik weet het niet.

Om aan de MIL-STD-202G-norm te voldoen, moet de trillingstestmachine een zeer nauwkeurige trillingscontrole bieden.met frequentiegewogenheid vaak binnen ±0De amplitude van de trillingen kan ook nauwkeurig worden geregeld, met een amplitude nauwkeurigheid van gewoonlijk ± 1%.Deze nauwkeurigheid is van cruciaal belang om ervoor te zorgen dat de testresultaten betrouwbaar en herhaalbaar zijn.Bijvoorbeeld, bij het testen van een hoge prestatie militaire communicatie module,de trillingsonderzoeksmachine moet in staat zijn de trillingen die zij op verschillende militaire platforms zal tegenkomen nauwkeurig te reproduceren;, waardoor de fabrikanten de prestaties nauwkeurig kunnen beoordelen.- Ik weet het niet.

Breed dynamisch bereik- Ik weet het niet.

Een ander belangrijk kenmerk is het vermogen om een breed dynamisch bereik te bestrijken.Defensiecomponenten kunnen trillingen ervaren met zeer lage amplitudes in sommige situaties en extreem hoge amplitudes in andereDe trillingstestmachine moet in staat zijn trillingen te genereren in dit brede bereik.Het moet in staat zijn de lichte trillingen tijdens de normale werking van een bewakingsdrone te simuleren, evenals de intense trillingen tijdens de lancering van een raket.Een breed dynamisch bereik zorgt ervoor dat alle mogelijke trillingsscenario's effectief kunnen worden getest.- Ik weet het niet.

Robuuste en betrouwbare bouw- Ik weet het niet.

Gezien de kritieke aard van defensie-toepassingen is de trillingstestmachine gebouwd met een robuuste en betrouwbare constructie.Het testplatform en andere mechanische onderdelen zijn gemaakt van hoogsterke materialen zoals aluminium of staal om de hoge krachten te weerstaan die tijdens de trillingstest worden gegenereerdDe elektrische en hydraulische componenten, met inbegrip van de voedingsbron en de regelaar, zijn ontworpen om continu te werken onder hoge spanningsomstandigheden zonder afbraak.De machine is ook uitgerust met geavanceerde veiligheidselementen ter bescherming van het proefmonster en de bedieners.Deze robuuste constructie zorgt ervoor dat de trillingstestmachine gedurende haar levensduur duizenden tests kan uitvoeren zonder aanzienlijk onderhoud.vermindering van de stilstandstijd en verhoging van de efficiëntie van het testproces.- Ik weet het niet.

Nominale sinus/willekeurige/schokkracht	2,200 kgf/2.000 kgf/4.400 kgf	Massa van het harnas	25 kg
Frequentiebereik	5-3.000 Hz	Inzetgrootte (Standaard)	M10
Max. /Continuous Displacement p-p	76 mm/63 mm	Bevestiging van de lading: punten (Standaard)	21
Max. snelheid	2.0 m/s	Axis natuurlijke frequentie-drijfkracht	3 Hz
Max. sinus/willekeurige versnelling	88/60 g	Max. Verticale belastingondersteuning	400 kg
Diameter van de beugel	340 mm	Verwijderingsveld @ 152 mm boven tafel	≤1mT (10 gauss)
Fundamentele resonantiefrequentie	2,700 Hz (nom.) ± 5%	Afmeting LxWxH	1,160 mm x 880 mm x 1,050 mm
Toegestane omkering van de beugel	500 Nm	Gewicht (niet in kratten)	1700 kg

5. Toepassingen van de trillingstestmachine in defensie-elektronica en elektrische componenten- Ik weet het niet.

Test van avionische componenten- Ik weet het niet.

Vibratie-testmachines worden gebruikt voor het testen van componenten zoals vliegbesturingscomputers,navigatiesystemenDoor deze onderdelen te onderwerpen aan trillingen die de omstandigheden tijdens de vlucht nabootsen, kunnen fabrikanten hun betrouwbaarheid garanderen.een vliegleiding computer moet foutloos functioneren zelfs wanneer het vliegtuig turbulentie ervaart of tijdens hoge - G manoeuvresDe trillingstestmachine kan deze trillingen nauwkeurig simuleren, waardoor fabrikanten eventuele problemen kunnen identificeren en aanpakken.- Ik weet het niet.

Evaluatie van raketelektronica- Ik weet het niet.

De elektronica van raketten, met inbegrip van geleidingssystemen, ontstekingsmechanismen voor kernkoppen en communicatieverbindingen, worden getest met behulp van trillingstestmachines.De trillingen tijdens raketlancering en vlucht zijn extreem complex.Dit zorgt ervoor dat de raketelektronica bestand is tegen de hoge spanningsomgeving en functioneert zoals bedoeld.Bijvoorbeeld:, moet het geleidingssysteem van een raket zijn nauwkeurigheid behouden, zelfs onder de intense trillingen tijdens de lancering.De trillingstestmachine kan de noodzakelijke trillingsprofielen leveren om de prestaties van deze kritieke onderdelen te testen.- Ik weet het niet.

Kwaliteitsborging van op de grond gebaseerde defensie-elektronica- Ik weet het niet.

Op de grond gebaseerde defensie - elektronica, zoals radarsystemen, communicatietorens en elektronica voor militaire voertuigen, vereist ook trillingsonderzoek.De trillingstestmachine wordt gebruikt om componenten zoals antennes te testenDoor deze onderdelen te onderwerpen aan trillingen die vergelijkbaar zijn met die welke tijdens het vervoer en het gebruik op ruw terrein worden ervaren, kunnen de onderdelen van het voertuig worden gebruikt voor het vervaardigen van de motoren.fabrikanten kunnen mogelijke ontwerpfoute identificeren en aanpakkenEen antenne op een militair radarsysteem moet bijvoorbeeld stabiel en functioneel blijven, zelfs wanneer het voertuig zich op onevenvlakte grond beweegt.De trillingstestmachine kan deze trillingen simuleren om de prestaties van de antenne onder dergelijke omstandigheden te waarborgen. Aangepaste trillingstestmachine voor Mil-Std-202g defensie-elektronisch component 2

- Ik weet het niet.

6Conclusies- Ik weet het niet.

De MIL-STD-202G-conforme trillingstestmachine is een essentieel hulpmiddel in de defensie-industrie om de betrouwbaarheid en duurzaamheid van elektronische en elektrische onderdelen te waarborgen.Door nauwkeurig de trillingen te simuleren die deze componenten ondervinden in echte defensie toepassingen.Met zijn zeer nauwkeurige trillingsregeling, breed dynamisch bereik en robuuste constructie, is het een zeer efficiënt apparaat.Deze apparatuur speelt een cruciale rol bij de ontwikkeling en kwaliteitsborging van defensie systemenOf het nu gaat om het testen van avionische componenten, raketelektronica, of op de grond gebaseerde defensie-elektronica,Het gebruik van een dergelijke trillingstestmachine is een belangrijke factor om de hoge kwaliteitsnormen te handhaven die in de defensie-industrie vereist zijn.Als uw defensieproject betrouwbare trillingscontroles vereist om aan de MIL-STD-202G-norm te voldoen,Investeren in een kwalitatief hoogwaardige trillingstestmachine is een strategische beslissing die de prestaties en betrouwbaarheid van uw defensieproducten aanzienlijk kan verbeteren..
