details van de producten

Huis Producten

Eleltrodynamische Trillingsproefsystemen

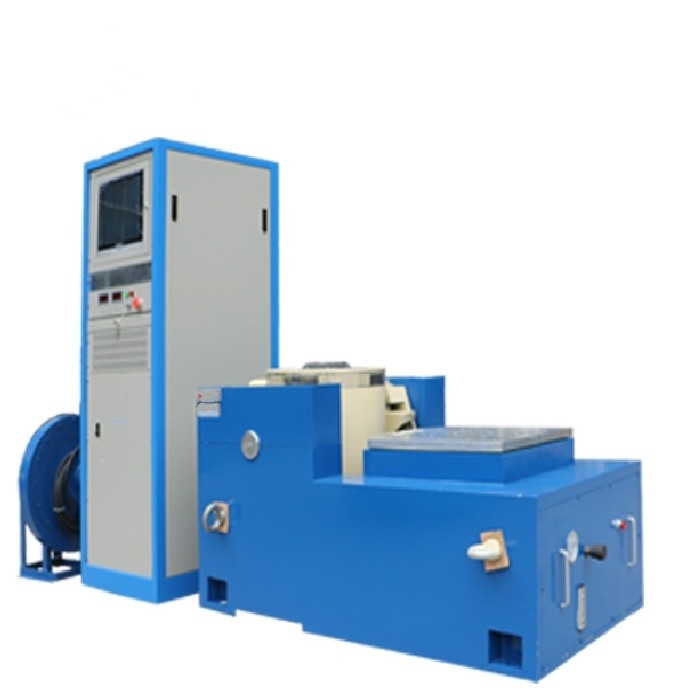

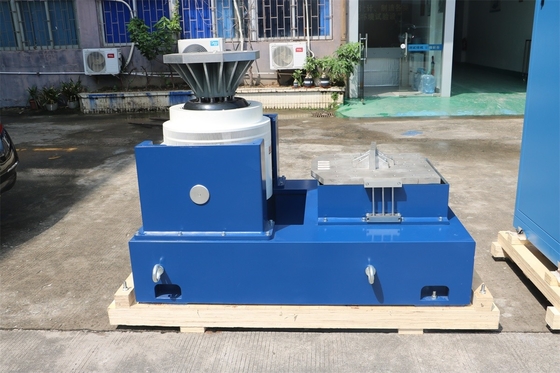

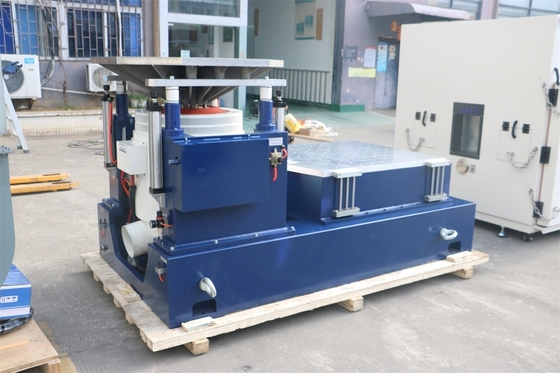

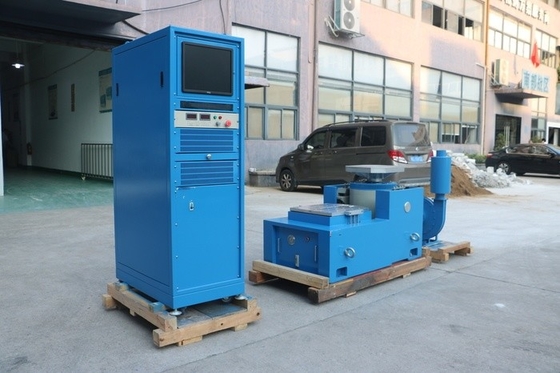

ECSS-E-10-03A Willekeurige trillingstafel met glijtafel met hoge precisie

Merknaam:	PRECISION
Modelnummer:	VTS-10
MOQ:	1
Prijs:	$6000
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	100/maand

Detailinformatie

Productomschrijving

Detailinformatie

Plaats van herkomst:

China

Certificering:

Op maat gemaakte ondersteuning:

OEM ODM

SINE FORCE:

20 kN

willekeurige kracht:

20 kN

schokkracht:

40KN

Frequentiebereik:

1-3000 Hz

Verplaatsing:

76 mm

Snelheid:

2.0

Tafelgrootte:

1200x1200 mm

Verpakking Details:

Standaardverpakking voor uitvoer

Levering vermogen:

100/maand

Markeren:

Hoogprecisie willekeurige trillingstabel

Willekeurige trillingstafel met schuiftafel

ECSS-E-10-03A Willekeurige trillingstabel

Productomschrijving

Tasting van sinusvormige trillingen

In de lucht- en ruimtevaartindustrie is het van het grootste belang de betrouwbaarheid en duurzaamheid van ruimteschepen en aanverwante componenten te waarborgen.Vibratieonderzoek speelt een cruciale rol bij de beoordeling van de prestaties van deze toestellen onder de moeilijke omstandigheden die zij ondergaan tijdens de lanceringDe ECSS-E-10-03A-standaard, die zich richt op milieutests voor ruimtevaartproducten, stelt strikte richtlijnen voor sinusvormige trillingen.Een willekeurige trillingstafel met een glijtafel die deze tests nauwkeurig kan uitvoeren, is een onmisbaar hulpmiddel geworden in de ontwikkeling van luchtvaartproducten en de kwaliteitsborgingsprocessen.- Ik weet het niet.

1Het belang van sinusvormige trillingen in de lucht- en ruimtevaart- Ik weet het niet.

Simulatie van lancerings- en baanomstandigheden- Ik weet het niet.

Tijdens de lancering van een ruimtevaartuig wordt het onderworpen aan intense trillingen als de raketmotoren afvuren en het voertuig door de atmosfeer stijgt.met een significante sinusvormige componentHet doel van de test is om deze start-gerelateerde trillingen te reproduceren in een gecontroleerd laboratorium.structurele elementen, en voortstuwingssystemen, tot sinusvormige trillingen, kunnen fabrikanten mogelijke tekortkomingen in het ontwerp identificeren.de trillingen van het zonnepaneel van een satelliet tijdens de lancering kunnen mechanische spanningen veroorzaken die kunnen leiden tot storingDe test van de sinusvormige trillingen kan dergelijke kwetsbaarheden aan het licht brengen, waardoor de ontwerpprojecten kunnen worden verbeterd voordat het ruimtevaartuig wordt gelanceerd.- Ik weet het niet.

In een baan ervaren ruimteschepen ook trillingen als gevolg van factoren zoals de rotatie van reactiewielen, het functioneren van de machines aan boord en de interactie met de ruimteomgeving.Sinusoïdale trillingen testen kunnen deze trillingen in een baan simulerenDit helpt om het risico op mislukkingen tijdens de vlucht te minimaliseren.die ernstige gevolgen kunnen hebben voor het succes van de ruimtemissie.- Ik weet het niet.

Voldoen aan de ECSS-E-10-03A-normen- Ik weet het niet.

De ECSS-E-10-03A-norm is een uitgebreide reeks eisen voor milieutests in de ruimtevaartindustrie.inclusief het frequentiebereik, amplitude niveaus en testduur.De naleving van deze norm is van essentieel belang voor de fabrikanten van lucht- en ruimtevaartproducten, omdat daarmee wordt gewaarborgd dat hun producten van hoge kwaliteit zijn en bestand zijn tegen de extreme omstandigheden in de ruimte.De norm helpt bij het standaardiseren van het testproces in de hele industrie, waardoor het gemakkelijker wordt om de prestaties van verschillende componenten en ruimtevaartuigen te vergelijken.Het voldoen aan de ECSS-E-10-03A-normen geeft luchtvaartmaatschappijen het vertrouwen dat hun producten in de veeleisende ruimteomgeving naar verwachting zullen presteren.- Ik weet het niet.

2. Het begrijpen van de willekeurige trillingen tafel met slip tafel- Ik weet het niet.

Werkingsbeginsel van de willekeurige trillingstabel- Ik weet het niet.

Een willekeurige trillingstabel werkt volgens het principe van het genereren van trillingen die de complexe en onvoorspelbare aard van echte trillingen nabootsen.Het gebruikt meestal een elektrodynamisch of hydraulisch systeem om de trillingen te producerenIn een elektrodynamisch systeem wordt een elektrische stroom toegepast op een bewegende spoel die in een magnetisch veld is opgehangen.Dit creëert een kracht waardoor de spoel beweegt.De beweging van de spoel wordt overgebracht naar het tafelblad, dat vervolgens het op het tafelblad geplaatste proefmonster vibreert.De willekeurigheid van de trillingen wordt bereikt door het genereren van een willekeurig elektrisch signaal dat wordt versterkt en naar de bewegende spoelDit maakt het mogelijk om een breed scala aan trillingsfrequenties en amplitudes te simuleren, vergelijkbaar met die welke door luchtvaartcomponenten tijdens de lancering en in de baan worden ervaren.- Ik weet het niet.

De rol van de glijtafel- Ik weet het niet.

De sliptafel is een extra functie die veelzijdigheid toevoegt aan de willekeurige trillingstafel.veel componenten moeten worden getest onder omstandigheden waarin zij kunnen bewegen of glijden ten opzichte van de trillingsbronBijvoorbeeld bij het testen van de verbinding tussen de nuttige lading van een satelliet en de hoofdstructuur kan de sliptafel de relatieve beweging simuleren die kan optreden tijdens lancering of in-orbit manoeuvres.De glijtafel is ontworpen met een oppervlak met een lage wrijving waardoor het proefsel zich vrij in één of meer richtingen kan bewegen terwijl het wordt blootgesteld aan de sinusvormige trillingen.Dit helpt om de omstandigheden van de echte wereld nauwkeuriger na te bootsen en geeft meer uitgebreide testresultaten..- Ik weet het niet.

3. Hoe de apparatuur ECSS-E-10-03A Sinusoïdale trillingsonderzoek uitvoert- Ik weet het niet.

Frequentie- en amplitudecontrole- Ik weet het niet.

Om aan de ECSS-E-10-03A-norm voor sinusvormige trillingen te voldoen, moet de willekeurige trillingstafel met sliptafel een nauwkeurige frequentie- en amplitudebeheersing hebben.Het in de norm gespecificeerde frequentiebereik varieert doorgaans van enkele hertz tot enkele hertzDe apparatuur kan de frequentie van de sinusvormige trillingen nauwkeurig aanpassen, met een frequentiegewogenheid vaak binnen ± 0,1%.De amplitude van de trillingen, die wordt gemeten in termen van versnelling (g), kan ook nauwkeurig worden gecontroleerd.ervoor te zorgen dat het proefmonster aan de juiste intensiteit van trillingen wordt blootgesteldBijvoorbeeld, tijdens het testen van de communicatie-antenne van een satelliet,de trillingstabel kan de sinusvormige trillingen nauwkeurig reproduceren met de specifieke frequentie- en amplitude niveaus die de antenne waarschijnlijk zal tegenkomen tijdens de lancering.- Ik weet het niet.

Testduur en uitvoering van profielen- Ik weet het niet.

De ECSS-E-10-03A-norm bepaalt ook de testduur voor sinusvormige trillingen.De willekeurige trillingstafel met sliptafel is geprogrammeerd om de test voor de vereiste duur uit te voeren.De apparatuur kan zich aan de in de norm gespecificeerde complexe trillingsprofielen houden.Deze profielen kunnen meerdere frequentie-sweeps omvatten, waarbij de frequentie van de sinusvormige trillingen in de loop van de tijd geleidelijk verandert, en periodes op specifieke frequenties doorbrengen om verschillende fasen van de lancering of in-orbit-operaties te simuleren.De tabel kan deze profielen nauwkeurig volgen en uitvoeren, waardoor consistente en betrouwbare testresultaten worden verkregen.- Ik weet het niet.

4. Prestatie-eigenschappen van de willekeurige trillingstafel met schuiftafel- Ik weet het niet.

Hoogprecise trillingsopwekking- Ik weet het niet.

Het vermogen om met hoge precisie sinusvormige trillingen te genereren, is een belangrijk prestatiekenmerk van deze apparatuur.het minimaliseren van vervorming of ongewenste harmonische signalenDit is cruciaal voor het nauwkeurig simuleren van de echte trillingen die door luchtvaartcomponenten worden ervaren.De hoge precisie van de trillingen zorgt ervoor dat de testresultaten betrouwbaar zijn en kunnen worden gebruikt om weloverwogen beslissingen te nemen over het ontwerp en de kwaliteit van de onderdelenBijvoorbeeld bij het testen van een gevoelig optisch instrument op een satelliet.de hoge precisie sinusvormige trillingen kunnen nauwkeurig de trillingen die de prestaties van het instrument kunnen beïnvloeden herhalen, waardoor de juiste aanpassingen van het ontwerp mogelijk zijn.- Ik weet het niet.

Veelzijdigheid met de glijtafel- Ik weet het niet.

De sliptafel voegt een hoge mate van veelzijdigheid toe aan de willekeurige trillentafel.Deze flexibiliteit maakt het mogelijk een breed scala aan luchtvaartcomponenten te testen met verschillende aansluitings- en verplaatsingsvereistenBijvoorbeeld, bij het testen van het aanlegmechanisme van een ruimteschip,de sliptafel kan de relatieve beweging tussen de dockingcomponenten tijdens het dockingproces simuleren en ze onderwerpen aan sinusvormige trillingenDe veelzijdigheid van de glijtafel maakt de apparatuur geschikt voor een breed scala aan toepassingen in de lucht- en ruimtevaart.- Ik weet het niet.

Robuuste en betrouwbare bouw- Ik weet het niet.

Gezien de kritieke aard van de lucht- en ruimtevaartonderzoeken is de willekeurige trillingstafel met sliptafel gebouwd met een robuuste en betrouwbare constructie.Het tafelblad en de schuiftafel zijn gemaakt van hoogwaardige materialen zoals aluminium of staal om de hoge krachten te weerstaan die tijdens trillingsonderzoek worden gegenereerdDe elektrische en mechanische onderdelen, met inbegrip van de vermogenversterker, de regelaar en het aandrijfsysteem, zijn ontworpen om continu te werken onder hoge spanningsomstandigheden zonder afbraak.De apparatuur is ook uitgerust met geavanceerde veiligheidselementen ter bescherming van het proefmonster en de gebruikers.Deze robuuste constructie zorgt ervoor dat de apparatuur duizenden tests kan uitvoeren gedurende zijn levensduur zonder aanzienlijk onderhoud.vermindering van de stilstandstijd en verhoging van de efficiëntie van het testproces.- Ik weet het niet.

Nominale sinus/willekeurige/schokkracht	2,200 kgf/2.000 kgf/4.400 kgf	Massa van het harnas	25 kg
Frequentiebereik	5-3.000 Hz	Inzetgrootte (Standaard)	M10
Max. /Continuous Displacement p-p	76 mm/63 mm	Bevestiging van de lading: punten (Standaard)	21
Max. snelheid	2.0 m/s	Axis natuurlijke frequentie-drijfkracht	3 Hz
Max. sinus/willekeurige versnelling	88/60 g	Max. Verticale belastingondersteuning	400 kg
Diameter van de beugel	340 mm	Verwijderingsveld @ 152 mm boven tafel	≤1mT (10 gauss)
Fundamentele resonantiefrequentie	2,700 Hz (nom.) ± 5%	Afmeting LxWxH	1,160 mm x 880 mm x 1,050 mm
Toegestane omkering van de beugel	500 Nm	Gewicht (niet in kratten)	1700 kg

5Toepassingen in de lucht- en ruimtevaartindustrie- Ik weet het niet.

Beproeving van satellietcomponenten- Ik weet het niet.

Satellieten zijn complexe systemen met talrijke componenten die grondig moeten worden getest.elektronische boardsDe satelliet wordt bijvoorbeeld getest om te controleren of het de trillingen tijdens de lancering kan weerstaan zonder te vervormen of te falen.die verschillende functies van de satelliet bedienen, worden getest om ervoor te zorgen dat ze correct blijven werken onder sinusvormige trillingen.zoals de bevestiging van zonnepanelen aan het hoofdpaneel, waarbij de relatieve beweging wordt gesimuleerd die kan optreden tijdens de lancering en in de baan.- Ik weet het niet.

Evaluatie van de onderdelen van het lanceervoertuig- Ik weet het niet.

De willekeurige trillingstabel met glijtafel wordt gebruikt om onderdelen van het lanceervaartuig te testen, zoals de motormontages, brandstofleidingen,en controlesystemenDe motormontage moet de motortrillingen kunnen isoleren van de rest van de voertuigstructuur.De trillingen tafel kan de sinusvormige trillingen ervaren door de motor monteren tijdens de lancering simulerenDe brandstofleidingen moeten worden getest om te waarborgen dat zij niet barsten of lekken bij trillingen.De glijtafel kan worden gebruikt om de flexibiliteit van de brandstofleidingen en hun vermogen om relatieve beweging tijdens de lancering te weerstaan te testen.- Ik weet het niet.

Kwaliteitsborging van ruimtesondes- Ik weet het niet.

Ruimtesondes worden op lange afstanden gestuurd om andere planeten en hemellichamen te verkennen.De willekeurige trillingstafel met sliptafel wordt gebruikt om de componenten van ruimtesondes te testen om hun betrouwbaarheid tijdens lange en zware reizen te waarborgenDe componenten zoals de communicatiesystemen van de sonde, wetenschappelijke instrumenten en thermische regelsystemen worden getest onder sinusvormige trillingen.De glijtafel kan worden gebruikt om de beweging van de componenten van de sonde ten opzichte van elkaar te simuleren tijdens de lancering en de ruimte manoeuvresDit helpt ervoor te zorgen dat de ruimtesonde tijdens haar missie goed kan functioneren.

- Ik weet het niet.

6Conclusies- Ik weet het niet.

De willekeurige trillingstafel met sliptafel die ECSS-E-10-03A-sinusoïdale trillingsonderzoek uitvoert, is een essentieel hulpmiddel in de lucht- en ruimtevaartindustrie.Door nauwkeurige simulatie van de lancering en trillingsomstandigheden in de baanMet zijn zeer nauwkeurige trillingsopwekking, de veelzijdigheid van de glijtafel en de robuuste constructieDeze apparatuur speelt een cruciale rol bij de ontwikkeling en kwaliteitsborging van ruimteschepen.Als uw ruimtevaartproject betrouwbare sinusvormige trillingsonderzoeken vereist om aan de ECSS-E-10-03A-norm te voldoenInvesteren in een kwalitatief hoogwaardige willekeurige trillingstafel met sliptafel is een strategische beslissing die de prestaties en het succes van uw ruimtemissie aanzienlijk kan verbeteren..
