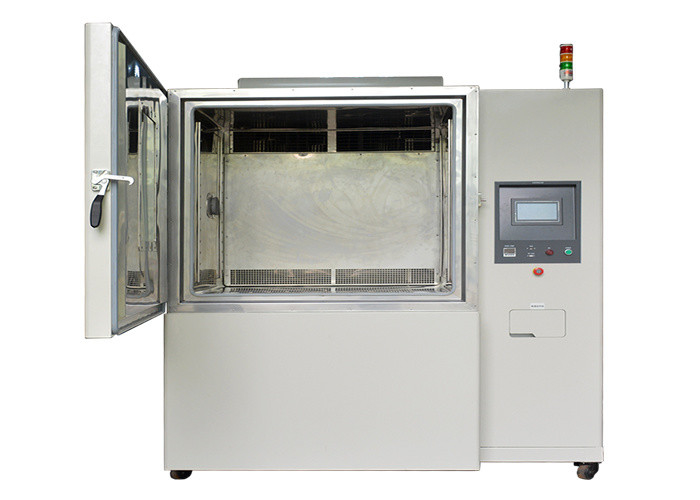

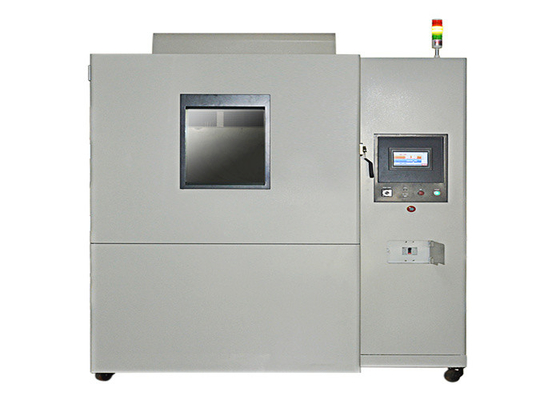

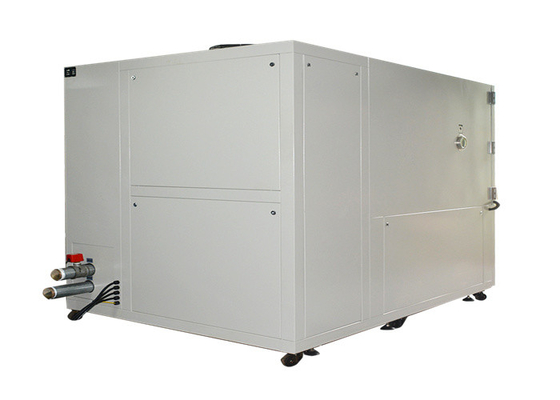

Versnelde klimaatproefkamer Groot volume Voor installaties voor windenergie

1Productnaam en Doel

2. Productkenmerken

Ultra-snelle warmtecycluscapaciteit

• Hoge snelheidstemperatuurrampen
  • De aangepaste kamer kan uiterst snelle temperatuurschommelingen bereiken, meestal tussen 15°C/min en 100°C/min.Deze hoge snelheid is van vitaal belang voor nauwkeurige simulatie van de echte scenario's waarin windenergieapparatuur plotseling temperatuurschommelingen ervaart.Bijvoorbeeld wanneer een koude front door een windpark gaat, kan de temperatuur van de turbinekomponenten in een korte periode aanzienlijk dalen.Het vermogen om de snelheid van temperatuurverandering nauwkeurig te regelen, maakt het mogelijk de reacties van de componenten op dergelijke thermische transiënten betrouwbaar te testen.
• Breed temperatuurbereik
  • Het temperatuurbereik van de aangepaste kamer varieert van - 70°C tot + 150°C.Dit brede bereik omvat de extreme temperatuuromstandigheden waarmee installaties voor het opwekken van windenergie op verschillende geografische locaties en in verschillende bedrijfsomgevingen kunnen worden geconfronteerd.In koude gebieden kunnen turbines gedurende langere tijd onder nul temperatuur werken, terwijl in hete en droge gebieden componenten aan hoge temperaturen kunnen worden blootgesteld.Het vermogen van de kamer om deze extreme temperaturen te bereiken, maakt het mogelijk om de prestaties van de apparatuur in het volledige spectrum van relevante thermische omstandigheden te testen.

Precieze temperatuurcontrole

• Precieze temperatuurregulatie
  • Ondanks de snelle thermische cyclus behoudt de aangepaste kamer een hoge temperatuurnauwkeurigheid, meestal binnen ± 0,5 °C.Deze nauwkeurigheid is van cruciaal belang, aangezien zelfs kleine temperatuurverschillen een aanzienlijke invloed kunnen hebben op de prestaties van installaties voor het opwekken van windenergie.Bijvoorbeeld kan de temperatuurverandering van invloed zijn op de mechanische eigenschappen van turbinebladen, het smeeren van versnellingsbakken en het rendement van generatoren.de testresultaten betrouwbaar en consistent zijn, waardoor een zinvolle analyse van het gedrag van de componenten onder verschillende thermische cycli mogelijk is.
• Eenvormige temperatuurverdeling
  • De binnenkant van de aangepaste kamer is zo ontworpen dat de temperatuur gelijkmatig over het gehele testvolume wordt verdeeld.met geoptimaliseerde warmteoverdrachtmechanismen en meerdere temperatuursensoren, samenwerken om ervoor te zorgen dat de temperatuurvariatie binnen de kamer doorgaans binnen ± 1°C ligt. Deze uniformiteit is essentieel voor nauwkeurige tests,Vooral als het gaat om grootschalige onderdelen of complexe assemblages.Het zorgt ervoor dat alle onderdelen van de installatie voor de opwekking van windenergie aan dezelfde temperatuuromstandigheden worden blootgesteld, waardoor eventuele vooroordelen in de testresultaten worden uitgesloten.

Aanpasbare testprofielen

• Programmeerbare thermische cycli
  • De exploitanten hebben de flexibiliteit om zeer aanpasbare testprofielen te maken die complexe en realistische thermische overgangsscenario's simuleren.Deze profielen kunnen meerdere cycli van snelle temperatuurveranderingen omvatten., plotselinge temperatuursprongen of geleidelijke stijging, afhankelijk van de specifieke eisen van de te testen apparatuur.een testprofiel kan worden ontworpen om de temperatuurveranderingen die een windturbine gedurende een jaar op een bepaalde locatie ervaart na te bootsen, met inbegrip van seizoensvariaties, dagelijkse temperatuurschommelingen en extreme temperaturen.
  • De mogelijkheid om deze aangepaste testprofielen te programmeren, maakt het mogelijk om de prestaties van de apparatuur onder echte omstandigheden uitgebreider te evalueren.Het stelt de fabrikanten in staat om mogelijke problemen te identificeren die tijdens het daadwerkelijke gebruik kunnen optreden en strategieën te ontwikkelen om deze op te lossen, zoals het verbeteren van het thermisch beheer van de apparatuur of het verbeteren van de duurzaamheid van de onderdelen.
• Component - Specifieke aanpassing
  • De kamer kan worden aangepast aan de specifieke afmetingen en vereisten van verschillende componenten voor windenergieopwekking.Speciale armaturen en houders kunnen worden ontworpen om grote turbinebladen veilig vast te houdenDeze installaties zijn ontworpen om de werkelijke installatie- en bedrijfsomstandigheden zo nauw mogelijk na te bootsen.de kamer kan worden uitgerust met op maat ontworpen bewakingssystemen om de belangrijkste prestatieparameters van de componenten te meten, zoals spanning, spanning, trillingen en elektrische uitgang, tijdens de thermische cyclingproeven.

Veiligheidskenmerken

• Bescherming tegen overtemperatuur
  • In het geval van een storing of een onverwachte temperatuurverhoging, kan de kamer worden ingericht met een hoogwaardige bescherming tegen over-temperatuur.het systeem schakelt automatisch de verwarmingselementen of koelelementen uit om schade aan de installaties voor het opwekken van windenergie en de kamer zelf te voorkomen;Deze eigenschap zorgt voor de veiligheid van het testproces en beschermt waardevolle apparatuur tegen vernietiging door oververhitting.
• Mechanische en elektrische veiligheidsmaatregelen
  • Gezien de grootschalige en elektrische aard van de windenergieproductieapparatuur is de kamer ontworpen met strikte mechanische en elektrische veiligheidsmaatregelen.Dit omvat de juiste verankering en ondersteuning van zware onderdelen, overbelastingbescherming voor mechanische systemen, en elektrische veiligheidskenmerken zoals goede aarding, overstroombescherming en kortsluitbescherming.Deze veiligheidsvoorzieningen beschermen de gebruikers tegen potentiële gevaren en zorgen voor een betrouwbare werking van de testkamer en de te testen apparatuur..
• Brandpreventie- en brandblussystemen
  • Windenergieproductieapparatuur bevat elektrische componenten en smeermiddelen die onder bepaalde omstandigheden brandgevaarlijk kunnen zijn.De douane-kamer is uitgerust met brandpreventie en blussystemen om dit risico te minimaliseren.Deze systemen kunnen brandwerende materialen in de constructie van de kamer, rookmelders en automatische brandblussers omvatten.het systeem kan de vlammen snel detecteren en onderdrukken, die de apparatuur en de testfaciliteit beschermen.

Gebruikersvriendelijke bediening en monitoring

• Intuïtieve besturingsinterface
  • De op maat gemaakte kamer is uitgerust met een intuïtieve besturingsinterface die het bedieningsproces vereenvoudigt.zoals temperatuurschommelingenHet biedt ook een duidelijke weergave van de huidige teststatus, inclusief de werkelijke temperatuur, verstreken testtijd en eventuele foutmeldingen.Het gebruiksvriendelijke ontwerp zorgt ervoor dat zelfs exploitanten met beperkte technische expertise efficiënt testen kunnen uitvoeren op installaties voor windenergie.
• Monitoring en besturing op afstand
  • Veel modellen van de op maat gemaakte kamer bieden mogelijkheden voor afstandsbewaking en -besturing.omdat het hen in staat stelt om de voortgang van de test te controleren en de testparameters vanaf een externe locatie aan te passenDit is vooral handig voor langdurige tests of wanneer meerdere tests tegelijkertijd worden uitgevoerd.Op afstand beheer en controle maken tijdige interventie mogelijk in geval van problemen, zodat het testproces soepel en efficiënt verloopt.

3. Specifieke parameters

• Model	FC-150	FC-270	FC-456	FC-1000
  Inwendige afmetingen ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Buitenafmeting ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Intern materiaal	#304 Roestvrij staal
  Buitenmateriaal	Poederlaag #304 roestvrij staal
  Temperatuurbereik	+ 150 °C ~ - 70 °C
  Temperatuurresolutie °C	0.01
  Temperatuurstabiliteit °C	±0.3
  Hoge temperatuur °C	100	100	100	100
  Verwarmingstijd (min)	20	30	30	30
  Lage temperatuur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Koeltijd (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Luchtcirculatie	Mechanisch convectiesysteem
  Koelsysteem	Geïmporteerde compressor, vin verdamper, gascondensator
  Verwarmingssysteem	Sus304 Roestvrij staal Hoog snelheidsverwarmer
  Controller	Aanraakpaneel
  Elektriciteitsbehoeften	3 fasen 380V ± 10% 50/60Hz
  Veiligheidsvoorziening	Glasruimte, proefgat 50 mm, actieleerlamp, boxverlichting, interlayer rack* 2 stuks, belastingbescherming van het schakelsysteem, belastingbescherming van de compressor, belastingbescherming van het besturingssysteem,Verwarmingssysteembelastingbescherming, overtemperatuurbelastingbescherming, storingslicht

4. Productfuncties

• Prestatiebeoordeling
  • Door windenergieproductieapparatuur aan snelle thermische cycli te onderwerpen, helpt de aangepaste kamer de prestaties ervan onder dynamische omstandigheden te evalueren.Dit omvat het beoordelen van parameters zoals vermogenBijvoorbeeld kunnen snelle temperatuursveranderingen van invloed zijn op de aerodynamische prestaties van turbinebladen, de versnellingsverhouding van versnellingsbakken,en de elektrische uitstoot van generatorenDoor deze parameters te meten, kunnen fabrikanten begrijpen hoe de prestaties van de apparatuur worden beïnvloed en verbeteringen aanbrengen om de algehele efficiëntie te verbeteren.
• Betrouwbaarheidstesten
  • De op maat gemaakte kamer kan worden gebruikt om de betrouwbaarheid van installaties voor het opwekken van windenergie onder snelle thermische cycli te testen.Herhaalde blootstelling aan extreme temperatuurschommelingen kan stress veroorzaken voor de interne structuren van de apparatuurDoor de apparatuur te onderwerpen aan meerdere cycli van temperatuursveranderingen, wordt de temperatuur van het apparaat verhoogd.fabrikanten kunnen mogelijke zwakke punten identificeren en de duurzaamheid van de apparatuur verbeterenDit zorgt ervoor dat de apparatuur zonder storingen bestand is tegen de moeilijkheden van langdurig gebruik in verschillende omgevingsomstandigheden.
• Analyse van het thermisch beheer
  • Een effectief thermisch beheer is van cruciaal belang voor de prestaties en de levensduur van installaties voor windenergieopwekking.De aangepaste kamer stelt fabrikanten in staat het thermisch gedrag van deze componenten te analyseren onder verschillende thermische cycluscenario'sDoor de temperatuurverdeling binnen de componenten en de warmteafvoer te controleren, kunnen zij het warmtebeheersysteem optimaliseren.De Commissie heeft de Commissie verzocht de volgende maatregelen te treffen:, het verbeteren van de isolatie van elektrische componenten of de implementatie van efficiëntere smeerstrategieën.Dit vermindert de invloed van de temperatuur op de prestaties van de apparatuur en verlengt de levensduur ervan.
• Compatibiliteitsonderzoek
  • In een windenergiesysteem moeten verschillende componenten harmonieus samenwerken.met een vermogen van niet meer dan 50 W, de versnellingsbak en de generator of het bedieningssysteem en het elektriciteitsnet.de fabrikanten kunnen ervoor zorgen dat zij een stabiele werking en een goede functionaliteit kunnen behouden wanneer zij aan verschillende temperatuuromstandigheden worden blootgesteld;Dit helpt compatibiliteitsproblemen te voorkomen die kunnen leiden tot systeemfalen of verminderde efficiëntie.

5Productie en kwaliteitsborging

• Strikt fabricageproces
  • De productie van de aangepaste thermische snelheidscycluskamer volgt strikte kwaliteitscontroleprocedures.van het lichaam van de kamer en de isolatiematerialen tot de temperatuursensoren, controle-elektronica en luchtcirculatiesystemen, wordt afkomstig van betrouwbare leveranciers en ondergaat grondige inspectie en testen.
  • Het montageproces wordt uitgevoerd door hoogopgeleide technici in een schone en gecontroleerde omgeving.De kamer wordt tijdens de productie in meerdere fasen gekalibreerd en gecontroleerd om de nauwkeurigheid en prestaties ervan te waarborgen.Dit omvat het testen van het temperatuurregelsysteem, de prestaties van de luchtcirculatie en de werking van alle veiligheidselementen.
• Kwaliteitscertificering en -validatie
  • Onze op maat gemaakte thermische cycluskamer met snelle snelheid heeft relevante kwaliteitscertificaten verkregen, zoals ISO-normen voor milieutestapparatuur en specifieke normen voor de windenergie-industrie.Het is ook gevalideerd door onafhankelijke testlaboratoria om ervoor te zorgen dat het voldoet aan de normen van de industrie en nauwkeurige en betrouwbare testresultaten levert..
  • We updaten en verbeteren ons product voortdurend op basis van de nieuwste technologische ontwikkelingen en feedback van klanten.Dit zorgt ervoor dat onze aangepaste snelle thermische cyclus kamer blijft in de voorhoede van windenergie productie apparatuur test technologie.

6Toepassingsgebieden en succesverhalen

• Ontwikkeling van turbinebladen
  • Een fabrikant van windturbinebladen ontwikkelde een nieuw lichtgewicht en sterk blad.Het lemmet werd getest in de aangepaste thermische snelheidscycluskamer om de prestaties onder snelle temperatuurveranderingen te evaluerenDe tests toonden aan dat de composietmaterialen van het mes gevoelig waren voor delaminatie bij lage temperaturen.de fabrikant heeft de harsformule en het productieproces aangepast om de hechting tussen de lagen te verbeterenHet nieuwe lemmet heeft alle daaropvolgende tests doorstaan en heeft een betere weerstand tegen thermische stress aangetoond, waardoor het op lange termijn in koude omgevingen kan functioneren.
• Optimalisatie van de versnellingsbak
  • Een windkrachtbedrijf had veel malen problemen met versnellingsbakken in zijn turbines.De versnellingsbakken werden getest in een speciale kamer om de thermische spanning te simuleren die ze zouden ondervinden in echte toepassingen.De tests toonden aan dat het smeersysteem van de versnellingsbak bij hoge temperaturen niet effectief was, wat tot meer slijtage leidde.het gebruik van een hittebestendig smeermiddel en het verbeteren van het koelmeganismeDe bijgewerkte versnellingsbakken slaagden in alle tests en zorgden voor een betrouwbaarder werking, waardoor de onderhoudskosten en de stilstandstijden van de windturbines werden verminderd.
• Test van de compatibiliteit van het systeem
  • Een exploitant van een windpark was van plan zijn windenergiesysteem te upgraden.zijn getest in de aangepaste snelstroomwarmtecycluskamer om hun compatibiliteit onder snelle temperatuurveranderingen te evaluerenBij de tests werden enkele communicatieproblemen en spanningsverschillen tussen de componenten bij bepaalde temperatuurbereiken vastgesteld.De operator werkte samen met de fabrikanten van de onderdelen om de elektrische parameters aan te passen en de communicatieprotocollen te verbeterenHet geïntegreerde systeem heeft alle tests doorstaan en is met succes geïnstalleerd, waardoor een betrouwbare en efficiënte energieopwekking mogelijk is.

7. Service en ondersteuning

• Technische raadpleging vóór verkoop
  • Our team of wind energy testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom rapid - rate thermal cycle chamber for their specific testing needsWe bieden demonstraties en trainingen aan om klanten voor de aankoop vertrouwd te maken met de werking en functionaliteit van de kamer.We helpen ook bij het selecteren van het juiste kamermodel en testparameters op basis van de eisen van de klant.
• Naverkoopservice en onderhoud
  • Wij bieden een uitgebreide naverkoopservice, inclusief installatie en inbedrijfstelling ter plaatse.en noodreparatiesWe leveren echte onderdelen en tijdige upgrades om de lange termijn prestaties en betrouwbaarheid van de kamer te garanderen.
  • Wij bieden ook dienstencontracten die preventief onderhoud en prioritaire technische ondersteuning omvatten.Ons doel is om ervoor te zorgen dat de thermische cycluskamer van onze klanten altijd optimaal werkt., die nauwkeurige en betrouwbare testresultaten geeft.
• Opleiding en technische ondersteuning
  • We voeren trainingsprogramma's uit voor nieuwe gebruikers om ervoor te zorgen dat ze de aangepaste snelstroomwarmtecycluskamer effectief kunnen bedienen en de testresultaten kunnen interpreteren.Onze technische ondersteuning is 24/7 beschikbaar om vragen te beantwoorden., hulp bij het oplossen van problemen en begeleiding bij het optimaliseren van de testmethode.
  • We bieden ook software-updates en ondersteuning voor de besturings- en bewakingssystemen van de kamer om deze up-to-date te houden met de nieuwste functies en technologieën.
