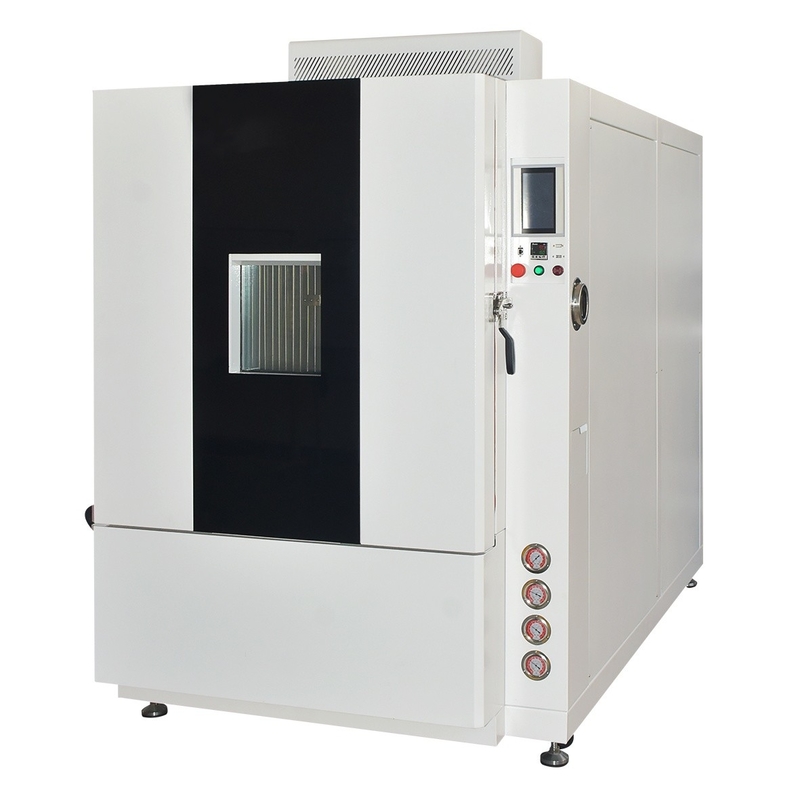

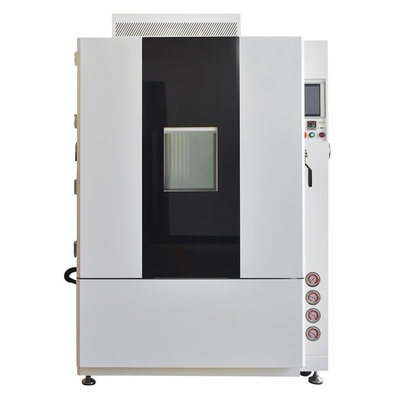

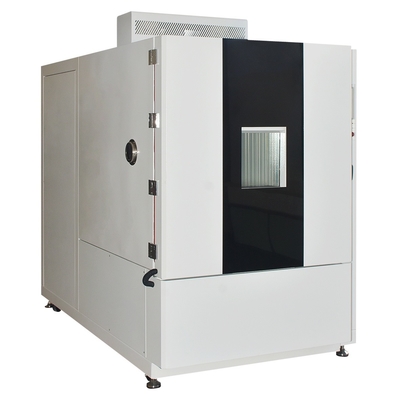

Lucht- en ruimtevaartindustrie Rapid Rate Thermal Cycle Chamber High Speed Temperature Ramping

1Productnaam en Doel

2. Productkenmerken

Ultra-snelle temperatuurwisselingscapaciteit

• Hoge snelheidstemperatuurrampen
  • Deze op maat gemaakte testkamers kunnen uiterst snelle temperatuurschommelingen bereiken, meestal tussen 20°C/min en 150°C/min.Deze hoge snelheid is cruciaal voor nauwkeurige simulatie van de echte scenario's waarin vliegtuigonderdelen plotseling temperatuurschommelingen ondervindenBijvoorbeeld wanneer een vliegtuig snel opstijgt of daalt, kan de temperatuur van de vleugels en het landingsgestel in een korte periode aanzienlijk veranderen.Het vermogen om de snelheid van temperatuurverandering nauwkeurig te regelen, zorgt voor betrouwbare tests van de reacties van de componenten.
• Breed temperatuurbereik
  • Het temperatuurbereik van deze op maat gemaakte testkamers is doorgaans breed, van - 60°C tot + 200°C. Dit breed bereik omvat de extreme temperatuuromstandigheden waarin vliegtuigmotoren, vleugels,en het landingsapparaat kunnenOp grote hoogte kan de temperatuur ver onder -50°C dalen, terwijl de onderdelen tijdens de motorwerking temperaturen van meer dan 150°C kunnen bereiken.Het vermogen van de testkamer om deze extreme temperaturen te bereiken, maakt het mogelijk om de prestaties van de componenten in een breed spectrum van omstandigheden volledig te testen.

Precieze temperatuurcontrole

• Precieze temperatuurregulatie
  • Ondanks de snelle temperatuurveranderingen behouden de aangepaste testkamers een hoge temperatuurnauwkeurigheid.Deze nauwkeurigheid is van vitaal belang, aangezien zelfs kleine temperatuurverschillen een aanzienlijke invloed kunnen hebben op de prestaties en de integriteit van vliegtuigonderdelenEen lichte temperatuurverandering kan bijvoorbeeld de materiële eigenschappen van de vleugels beïnvloeden, wat mogelijk tot structurele problemen kan leiden.de testresultaten betrouwbaar en consistent zijn, waardoor zinvolle vergelijkingen en analyses van het gedrag van de componenten onder verschillende scenario's van temperatuurverandering mogelijk zijn.

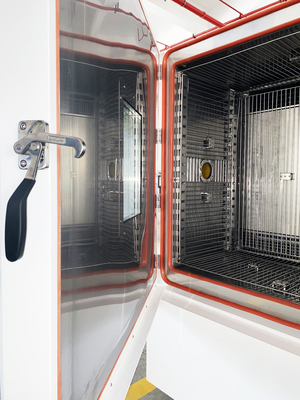

• Eenvormige temperatuurverdeling
  • De binnenkant van de testkamer is zo ontworpen dat de temperatuur gelijkmatig over het gehele testvolume wordt verdeeld.en meerdere temperatuursensoren werken in harmonie om ervoor te zorgen dat de temperatuurvariatie in de kamer meestal binnen ±1°C ligtDeze uniformiteit is van essentieel belang voor nauwkeurige tests, aangezien zij ervoor zorgt dat alle onderdelen van de onderdelen aan dezelfde temperatuuromstandigheden worden blootgesteld, waardoor eventuele vooroordelen in de testresultaten worden geëlimineerd.

Aanpasbare testprofielen

• Programmeerbare temperatuursequenties
  • De exploitanten hebben de flexibiliteit om zeer aanpasbare testprofielen te maken die complexe en realistische scenario's voor temperatuurovergangen simuleren.Deze profielen kunnen meerdere cycli van snelle temperatuurveranderingen omvatten., plotselinge temperatuursprongen of geleidelijke stijging, afhankelijk van de specifieke eisen van het te testen onderdeel.een testprofiel kan worden ontworpen om de temperatuurveranderingen van een vliegtuigmotor tijdens een typische vlucht na te bootsen, inclusief de start-, cruise- en landingsfasen.
  • De mogelijkheid om deze aangepaste testprofielen te programmeren, maakt het mogelijk om de prestaties van de componenten onder echte omstandigheden uitgebreider te evalueren.Het stelt de fabrikanten in staat om mogelijke problemen te identificeren die tijdens het daadwerkelijke gebruik kunnen optreden en strategieën te ontwikkelen om deze op te lossen, zoals het verbeteren van het warmtebeheersysteem van de motor of het verbeteren van het structurele ontwerp van de vleugels.
• Component - Specifieke aanpassing
  • Deze testkamers kunnen worden aangepast aan de specifieke afmetingen en vereisten van vliegtuigmotoren, vleugels en landingsgestel.Speciale armaturen en houders kunnen worden ontworpen om de onderdelen tijdens de test veilig op hun plaats te houden, waarbij de juiste uitlijning en blootstelling aan de temperatuursveranderingen wordt gewaarborgd.de testkamer kan worden uitgerust met op maat ontworpen bewakingssystemen om gedetailleerde gegevens over de prestaties van de onderdelen te verzamelen, zoals spanningsniveaus, vervorming en trillingen, tijdens de temperatuurveranderingstests.

Veiligheidskenmerken

• Bescherming tegen overtemperatuur
  • De aangepaste testkamers zijn uitgerust met geavanceerde overtemperatuurbeschermingssystemen.het systeem sluit automatisch de verwarmingselementen of koelelementen af om schade aan de onderdelen en de testkamer zelf te voorkomen.Deze functie zorgt voor de veiligheid van het testproces en beschermt waardevolle vliegtuigcomponenten tegen vernietiging door oververhitting.
• Mechanische en structurele veiligheidsmaatregelen
  • Gezien de mechanische en structurele aard van vliegtuigmotoren, vleugels en landingsgestel zijn de testkamers ontworpen met strikte veiligheidsmaatregelen.Dit omvat de juiste verankering en ondersteuning van de onderdelen, overbelastingbescherming voor mechanische systemen en structurele integriteitscontroles.Deze veiligheidsvoorzieningen beschermen de gebruikers tegen potentiële gevaren en zorgen voor een betrouwbare werking van de testkamer en de te testen onderdelen..

Gebruikersvriendelijke bediening en monitoring

• Intuïtieve besturingsinterface
  • De aangepaste testkamer is uitgerust met een intuïtieve besturingsinterface die het bedieningsproces vereenvoudigt.zoals temperatuurschommelingenHet biedt ook een duidelijke weergave van de huidige teststatus, inclusief de werkelijke temperatuur, verstreken testtijd en eventuele foutmeldingen.Het gebruiksvriendelijke ontwerp zorgt ervoor dat zelfs gebruikers met beperkte technische expertise efficiënt testen van vliegtuigonderdelen kunnen uitvoeren.
• Monitoring en besturing op afstand
  • Veel modellen van de aangepaste testkamers bieden mogelijkheden voor afstandsbewaking en -besturing.omdat het hen in staat stelt om de voortgang van de test te controleren en de testparameters vanaf een externe locatie aan te passenDit is vooral handig voor langdurige tests of wanneer meerdere tests tegelijkertijd worden uitgevoerd.Op afstand beheer en controle maken tijdige interventie mogelijk in geval van problemen, zodat het testproces soepel en efficiënt verloopt.

3. Specifieke parameters

• Model	FC-150	FC-270	FC-456	FC-1000
  Inwendige afmetingen ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
  Buitenafmeting ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
  Intern materiaal	#304 Roestvrij staal
  Buitenmateriaal	Poederlaag #304 roestvrij staal
  Temperatuurbereik	+ 150 °C ~ - 70 °C
  Temperatuurresolutie °C	0.01
  Temperatuurstabiliteit °C	±0.3
  Hoge temperatuur °C	100	100	100	100
  Verwarmingstijd (min)	20	30	30	30
  Lage temperatuur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
  Koeltijd (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
  Luchtcirculatie	Mechanisch convectiesysteem
  Koelsysteem	Geïmporteerde compressor, vin verdamper, gascondensator
  Verwarmingssysteem	Sus304 Roestvrij staal Hoog snelheidsverwarmer
  Controller	Aanraakpaneel
  Elektriciteitsbehoeften	3 fasen 380V ± 10% 50/60Hz
  Veiligheidsvoorziening	Glasruimte, proefgat 50 mm, actieleerlamp, boxverlichting, interlayer rack* 2 stuks, belastingbescherming van het schakelsysteem, belastingbescherming van de compressor, belastingbescherming van het besturingssysteem,Verwarmingssysteembelastingbescherming, overtemperatuurbelastingbescherming, storingslicht

4. Productfuncties

• Prestatiebeoordeling
  • Door vliegtuigmotoren, vleugels en landingsgestel aan snelle temperatuurschommelingen te onderwerpen, helpen de aangepaste testkamers bij het evalueren van hun prestaties onder dynamische omstandigheden.Dit omvat de beoordeling van parameters zoals de motorstoot., brandstofefficiëntie, structurale integriteit van de vleugels en de functionaliteit van het landingsgestel.die tot een verminderde stuwkracht of verhoogd brandstofverbruik leidtDoor deze parameters te meten, kunnen fabrikanten begrijpen hoe de prestaties van de componenten worden beïnvloed en verbeteringen aanbrengen om hun algemene prestaties te verbeteren.
• Betrouwbaarheidstesten
  • De aangepaste testkamers kunnen worden gebruikt om de betrouwbaarheid van luchtvaartuigonderdelen onder snelle temperatuurveranderingen te testen.Herhaalde blootstelling aan extreme temperatuurschommelingen kan stress veroorzaken op de interne structuren van de onderdelenDoor de onderdelen aan meerdere cycli van temperatuurschommelingen te onderwerpen, kunnen de onderdelen van het voertuig worden gebruikt om de temperatuur van het voertuig te verbeteren.de fabrikanten kunnen mogelijke zwakke punten identificeren en de duurzaamheid van de onderdelen verbeterenDit zorgt ervoor dat deze componenten zonder storing de moeilijkheden van langdurig gebruik en verschillende vluchtomstandigheden kunnen weerstaan.
• Analyse van het thermisch beheer
  • Een effectief thermisch beheer is cruciaal voor hun prestaties en levensduur.De aangepaste testkamers stellen fabrikanten in staat het thermisch gedrag van deze componenten te analyseren onder verschillende scenario's van temperatuurveranderingDoor de temperatuurverdeling binnen de componenten en de warmteafvoer te controleren, kunnen zij het warmtebeheersysteem optimaliseren.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie., het verbeteren van de isolatie van de vleugels of het waarborgen van een goede warmteafvoer in het landingsgestel.
• Veiligheidsevaluatie
  • De veiligheid is de hoogste prioriteit in de luchtvaartindustrie. De aangepaste testkamers kunnen worden gebruikt om de veiligheid van vliegtuigonderdelen onder snelle temperatuurveranderingen te beoordelen.Door het simuleren van extreme temperatuuromstandigheden en mogelijke storingsscenario's, kunnen de fabrikanten eventuele veiligheidsrisico's identificeren en passende tegenmaatregelen ontwikkelen.en het vermogen om noodgevallen te weerstaan.

5Productie en kwaliteitsborging

• Strikt fabricageproces
  • Bij de vervaardiging van op maat gemaakte testkamers voor snelle wisselkoersen worden strenge kwaliteitscontroleprocedures gevolgd.besturingselektronica, en luchtcirculatiesystemen, is afkomstig van betrouwbare leveranciers en wordt grondig geïnspecteerd en getest.
  • Het montageproces wordt uitgevoerd door hoogopgeleide technici in een schone en gecontroleerde omgeving.De kamer wordt tijdens de productie in meerdere fasen gekalibreerd en gecontroleerd om de nauwkeurigheid en prestaties ervan te waarborgen.Dit omvat het testen van het temperatuurregelsysteem, de prestaties van de luchtcirculatie en de werking van alle veiligheidselementen.
• Kwaliteitscertificering en -validatie
  • Onze op maat gemaakte testkamers voor snelle verandering hebben relevante kwaliteitscertificaten verkregen, zoals ISO-normen voor milieutestapparatuur en specifieke normen voor de lucht- en ruimtevaartindustrie.Zij zijn eveneens gevalideerd door onafhankelijke testlaboratoria om ervoor te zorgen dat zij voldoen aan de normen van de industrie en nauwkeurige en betrouwbare testresultaten opleveren..
  • We updaten en verbeteren ons product voortdurend op basis van de nieuwste technologische ontwikkelingen en feedback van klanten.Dit zorgt ervoor dat onze aangepaste testkamers voor snelle veranderingen in de voorhoede blijven van de testtechnologie voor luchtvaartcomponenten..

6Toepassingsgebieden en succesverhalen

• Ontwikkeling van vliegtuigmotoren
  • Een toonaangevende fabrikant van luchtvaartmotoren was bezig met de ontwikkeling van een nieuwe motor met een hoge stuwkracht.De motor werd getest in de aangepaste testkamer voor snelle temperatuurschommelingen om de prestaties onder snelle temperatuurschommelingen te beoordelen.De tests toonden aan dat de turbinebladen bij hoge temperaturen overmatige spanning ondervonden, wat kan leiden tot vroegtijdige storing.de fabrikant heeft de materiaalcompositie en het ontwerp van de turbinebladen verbeterdDe nieuwe motor slaagde in alle daaropvolgende tests en toonde een verbeterde prestaties en betrouwbaarheid onder verschillende temperatuuromstandigheden.
• Optimalisatie van het ontwerp van de vleugel
  • Een vliegtuigvleugelfabrikant werkte aan een nieuw vleugelontwerp voor een langeafstandsvliegtuig.De vleugels werden getest in de aangepaste testkamer om hun structurele integriteit onder snelle temperatuurveranderingen te beoordelenDe tests toonden aan dat de in de vleugels gebruikte composietmaterialen bij lage temperaturen gevoelig waren voor delaminatie.Vervolgens ontwikkelde de fabrikant een nieuw composietmateriaal met een verbeterde temperatuurbestendigheid en verbeterde het bindproces tussen de lagenHet bijgewerkte vleugelontwerp slaagde in alle tests en leverde betere prestaties en duurzaamheid onder verschillende vluchtomstandigheden.
• Verbetering van de betrouwbaarheid van het landingsgestel
  • Een fabrikant van landingsgestel wilde de betrouwbaarheid van zijn landingsstelsystemen verbeteren.De onderdelen van het landingsgestel werden getest in een op maat gemaakte testkamer voor snelle veranderingen van de snelheid om de temperatuurveranderingen tijdens het opstijgen te simulerenDe tests lieten problemen zien met de hydraulische afdichtingen, die bij hoge temperaturen lekken.Vervolgens ontwikkelde de fabrikant een nieuw type hydraulische afdichting met een betere hittebestendigheid en duurzaamheidHet bijgewerkte landingssysteem heeft alle tests doorstaan en levert betrouwbaarder prestaties onder verschillende bedrijfsomstandigheden.

7. Service en ondersteuning

• Technische raadpleging vóór verkoop
  • Our team of aerospace testing experts provides in - depth technical consultations to help customers understand the capabilities and suitability of the custom fast change rate test chamber for their specific testing needsWe bieden demonstraties en trainingen aan om klanten voor de aankoop vertrouwd te maken met de werking en functionaliteit van de kamer.We helpen ook bij het selecteren van het juiste kamermodel en testparameters op basis van de eisen van de klant.
• Naverkoopservice en onderhoud
  • Wij bieden een uitgebreide naverkoopservice, inclusief installatie en inbedrijfstelling ter plaatse.en noodreparatiesWe leveren echte onderdelen en tijdige upgrades om de lange termijn prestaties en betrouwbaarheid van de kamer te garanderen.
  • Wij bieden ook dienstencontracten die preventief onderhoud en prioritaire technische ondersteuning omvatten.Ons doel is om ervoor te zorgen dat onze klanten' maat snelle verandering snelheid testkamers zijn altijd in optimale werkomstandigheden, die nauwkeurige en betrouwbare testresultaten geeft.
• Opleiding en technische ondersteuning
  • Wij voeren opleidingsprogramma's voor nieuwe gebruikers uit om ervoor te zorgen dat zij de aangepaste testkamer voor snelle veranderingen effectief kunnen bedienen en de testresultaten kunnen interpreteren.Onze technische ondersteuning is 24/7 beschikbaar om vragen te beantwoorden., hulp bij het oplossen van problemen en begeleiding bij het optimaliseren van de testmethode.
  • We bieden ook software-updates en ondersteuning voor de besturings- en bewakingssystemen van de kamer om deze up-to-date te houden met de nieuwste functies en technologieën.
