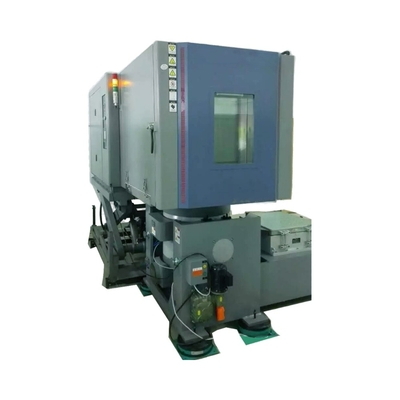

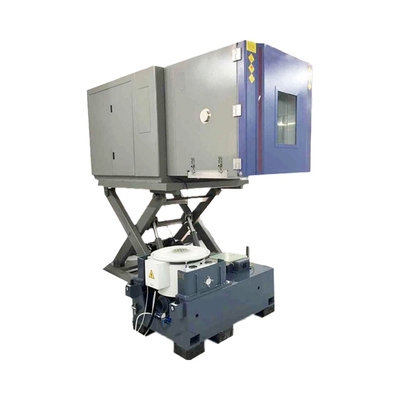

Verticale horizontale vochtigheidsvibratieproefmachine met dubbele as voor ruimtevaartmaterialen

1Productnaam en Doel

2. Productkenmerken

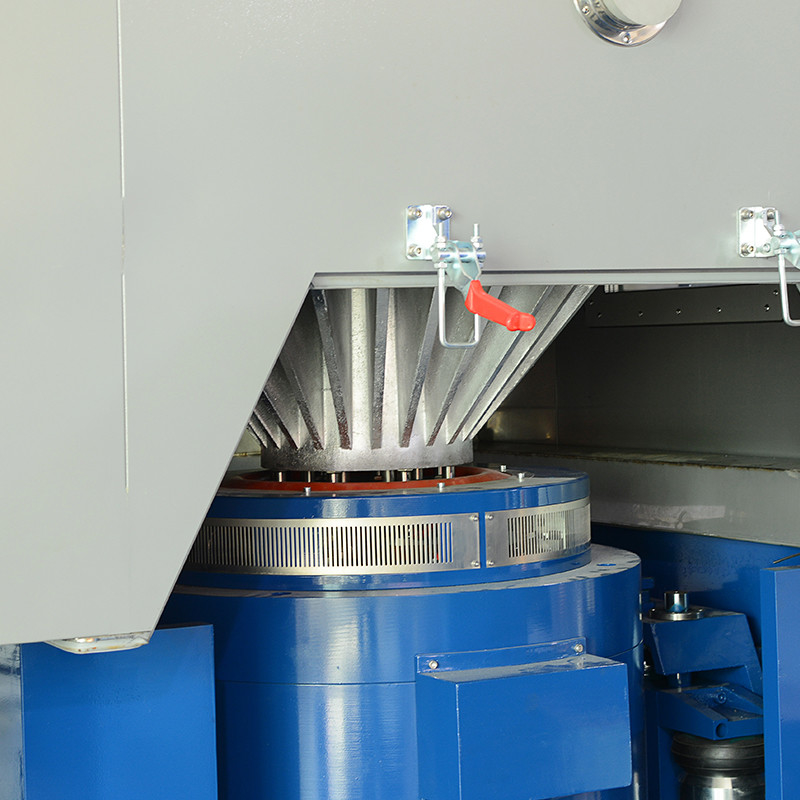

Vibratietestmachine

• Dual-axis trillingscapaciteit
  • De trillingstestmachine kan zowel verticale als horizontale trillingen genereren.een realistischere simulatie van de multidirectionele krachten die door ruimtevaartmaterialen tijdens de vlucht worden ervarenDeze tweeassige functionaliteit is van cruciaal belang omdat luchtvaartcomponenten vaak worden blootgesteld aan complexe trillingspatronen, zoals die welke worden veroorzaakt door motortrillingen, luchtturbulentie,en structurele resonantie.
  • De trillingsfrequenties kunnen nauwkeurig worden gecontroleerd, meestal tussen 1 Hz en 2000 Hz. Dit brede bereik maakt het mogelijk om verschillende soorten trillingen te simuleren.van het gerommel met lage frequentie tijdens opstijgen en landen tot de hoge frequentie trillingen tijdens supersonische vluchtenDe trillingsamplituden zijn verstelbaar, met een bereik van 0,1 mm tot 100 mm (piek tot piek), waardoor verschillende niveaus van trillingsintensiteit kunnen worden gereproduceerd.
• Aanpasbare trillingsprofielen
  • De gebruikers hebben de flexibiliteit om op basis van specifieke testvereisten aangepaste trillingsprofielen te maken, waaronder continue trillingen, intermitterende schokken,of complexe sequenties die de werkelijke trillingsscenario's van ruimtevaartmaterialen nabootsenEen profiel kan bijvoorbeeld worden ontworpen om de trillingen tijdens een langdurige ruimtemissie te simuleren, met inbegrip van de trillingen tijdens de lancering, in - baan manoeuvres en re - entry.
• Hoge laadcapaciteit
  • De trillingsproefmachine is ontworpen om een breed scala aan materialen en onderdelen voor de luchtvaart te verwerken, van kleine monsters en sensoren tot grote structurele onderdelen.met een diameter van niet meer dan 20 mm,, zodat zelfs de grootste en zwaarste lucht- en ruimtevaartcomponenten nauwkeurig kunnen worden getest.

Temperatuur- en luchtvochtigheidstestkamer

• Breed temperatuur- en luchtvochtigheidsbereik
  • De temperatuur- en vochtigheidstestkamer die is geïntegreerd met de trillingsproefmachine kan een zeer breed temperatuurbereik bereiken, meestal van - 100 °C tot + 150 °C.Dit brede bereik is essentieel voor het simuleren van de extreme kou van de ruimte en de hoge temperaturen tijdens de herintreding of in de buurt van motoren.De luchtvochtigheidscontrole kan de relatieve luchtvochtigheid van 5% tot 95% behouden.Tests op de grond en bepaalde vluchtscenario's (zoals tijdens opstijgen en landen in vochtige omstandigheden) vereisen de mogelijkheid om te testen onder verschillende vochtigheidsniveaus.
  • De temperatuur- en vochtigheidsregeling is zeer nauwkeurig, met een foutmarge van ±0,3 °C voor temperatuur en ±2% voor vochtigheid.Deze nauwkeurigheid zorgt ervoor dat de testomstandigheden nauw overeenkomen met de werkelijke omgevingsomstandigheden., waardoor betrouwbare en consistente testresultaten worden verkregen.
• Snelle temperatuur- en luchtvochtigheidsovergangen
  • De kamer is in staat tot snelle temperatuur- en vochtigheidsovergangen, wat cruciaal is voor het simuleren van plotselinge veranderingen in de omgeving.Aerospace-materialen ervaren een snelle temperatuurstijgingHet systeem kan tot 10°C/min temperaturetransitie en tot 5%/min vochtigheidstransitie bereiken, waardoor kan worden getest hoe materialen reageren op deze abrupte veranderingen.
• Groot testvolume
  • De temperatuur- en vochtigheidstestkamer biedt een ruim testvolume, meestal tussen 3 m3 en 20 m3.Dit grote volume kan meerdere aerospace materiaal monsters of zelfs volledige sub-componenten tegelijkertijd te herbergen, waardoor efficiënte tests mogelijk worden gemaakt en de noodzaak van meerdere testritten wordt verminderd.De binnenkant van de kamer is voorzien van verstelbare rekken en bevestigingen om de juiste plaatsing en veilige montage van materialen tijdens de test te vergemakkelijken..

Geïntegreerde controle en monitoring

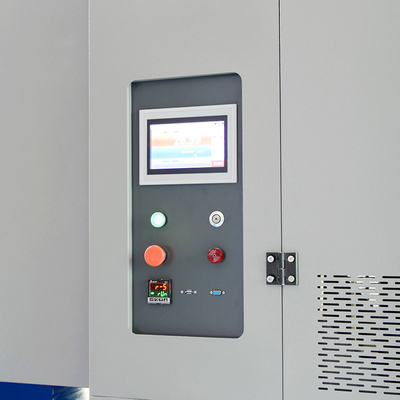

• Gebruikersvriendelijke interface
  • Het gehele testsysteem wordt door middel van een gebruiksvriendelijke interface bestuurd die het operatieproces vereenvoudigt.De interface stelt de gebruikers in staat de testparameters voor trillingen (frequentie) gemakkelijk in te stellen en aan te passen., amplitude en asselectie) en omgevingsomstandigheden (temperatuur en vochtigheid).verstreken testtijd, en alarmen of waarschuwingen.
• Uitgebreide gegevensverwerving en -analyse
  • Het testsysteem is uitgerust met een uitgebreid gegevensverzamelingssysteem en registreert alle relevante gegevens tijdens de test, waaronder trillingsmetingen in zowel de verticale als de horizontale as.temperatuur- en vochtigheidsprofielenDe gegevens kunnen worden opgeslagen in een beveiligde database en geanalyseerd met behulp van geavanceerde software-tools.met inbegrip van grafieken, grafieken en statistische analyses, om ingenieurs en onderzoekers te helpen de testresultaten te begrijpen en weloverwogen beslissingen te nemen.
• Monitoring en besturing op afstand
  • Veel modellen van dit gecombineerde testsysteem bieden mogelijkheden voor afstandsbewaking en -besturing.Deze functie stelt de exploitanten in staat de voortgang van de test te controleren en de testparameters vanaf een externe locatie aan te passen.Het is vooral nuttig voor grootschalige testoperaties of wanneer directe toegang tot het testsysteem niet mogelijk is.

3. Specifieke parameters

• Vibratieparameters

  Nominale sinuskracht	300 kgf- 8000 kgf.
  Frequentiebereik	DC-3000Hz
  Max. verplaatsing p-p	51-100 mm
  Maximale versnelling	100 g
  Maximale snelheid (m/s)	2.0
  Max.	300-5000 kg

• Temperatuur- en luchtvochtigheidstestkamerparameters

  • Model	FC-150	FC-270	FC-456	FC-1000
    Inwendige afmetingen ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Buitenafmeting ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Intern materiaal	#304 Roestvrij staal
    Buitenmateriaal	Poederlaag #304 roestvrij staal
    Temperatuurbereik	+ 150 °C ~ - 70 °C
    Temperatuurresolutie °C	0.01
    Temperatuurstabiliteit °C	±0.3
    Hoge temperatuur °C	100	100	100	100
    Verwarmingstijd (min)	20	30	30	30
    Lage temperatuur	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Koeltijd (min)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Luchtcirculatie	Mechanisch convectiesysteem
    Koelsysteem	Geïmporteerde compressor, vin verdamper, gascondensator
    Verwarmingssysteem	Sus304 Roestvrij staal Hoog snelheidsverwarmer
    Controller	Aanraakpaneel
    Elektriciteitsbehoeften	3 fasen 380V ± 10% 50/60Hz
    Veiligheidsvoorziening	Glasruimte, proefgat 50 mm, actieleerlamp, boxverlichting, interlayer rack* 2 stuks, belastingbescherming van het schakelsysteem, belastingbescherming van de compressor, belastingbescherming van het besturingssysteem,Verwarmingssysteembelastingbescherming, overtemperatuurbelastingbescherming, storingslicht

4. Productfuncties

• Betrouwbaarheidstesten
  • Door lucht- en ruimtevaartmaterialen aan verticale en horizontale trillingen te onderwerpen, samen met temperatuur- en vochtigheidsvariaties, helpt het systeem potentiële zwakke punten en storingpunten te identificeren.Dit maakt het mogelijk om de materiaal eigenschappen en het ontwerp van de onderdelen te verbeteren om de betrouwbaarheid en duurzaamheid te verbeteren, waardoor het risico op storingen tijdens kritieke vluchtfasen wordt verminderd.
• Optimalisatie van het ontwerp
  • De gegevens die uit de tests zijn verzameld, bieden waardevolle inzichten in hoe luchtvaartmaterialen reageren op verschillende omstandigheden.verbetering van de productieprocessenBijvoorbeeld als een composietmateriaal tekenen van ontlasten vertoont onder bepaalde trillings- en temperatuuromstandigheden,het ontwerp kan worden gewijzigd om de weerstand te verbeteren.
• Kwaliteitscontrole
  • Het systeem dient als een cruciaal instrument voor kwaliteitscontrole in de luchtvaartindustrie.de fabrikanten kunnen ervoor zorgen dat zij voldoen aan de vereiste kwaliteitsnormenDit helpt kostbare mislukkingen te voorkomen en de veiligheid van astronauten en het succes van ruimtemissie te waarborgen.
• Conformiteitscontrole
  • Veel luchtvaartvoorschriften en -normen vereisen dat materialen en componenten worden getest onder specifieke trillings- en omgevingsomstandigheden.De verticale horizontale trillingstestmachine in combinatie met een temperatuur, Vochtigheidstestkamer stelt fabrikanten in staat om conformiteitstests uit te voeren om ervoor te zorgen dat hun producten aan deze eisen voldoen.

5Productie en kwaliteitsborging

• Strikt fabricageproces
  • Bij de vervaardiging van dit gecombineerde testsysteem worden strenge kwaliteitscontroleprocedures gevolgd.van de trillingsgeneratoren en de temperatuur-vochtigheidssensoren tot de besturingselektronica en het structuurframeDe montageprocedure wordt uitgevoerd door hoogopgeleide technici in een schone en gecontroleerde omgeving.Het systeem wordt tijdens de productie in meerdere fasen gekalibreerd en gecontroleerd om de nauwkeurigheid en prestaties ervan te waarborgen..
• Kwaliteitscertificering en -validatie
  • Ons testsysteem heeft relevante kwaliteitscertificaten verkregen, zoals ISO-normen voor het testen van apparatuur en lucht- en ruimtevaart-specifieke certificaten.Het is ook gevalideerd door onafhankelijke testlaboratoria om ervoor te zorgen dat het voldoet aan de normen van de industrie en nauwkeurige en betrouwbare testresultaten levert.We updaten en verbeteren ons product voortdurend op basis van de nieuwste technologische ontwikkelingen en feedback van klanten om de hoge kwaliteit en prestaties te behouden.

6Toepassingsgebieden en succesverhalen

• Test van samengestelde materialen
  • Een ruimtevaartbedrijf gebruikte het systeem om een nieuw type composietmateriaal voor vliegvleugels te testen.Samen met extreme temperatuur en vochtigheidDe tests toonden aan dat de sterkte en duurzaamheid van het materiaal beïnvloed werden door hoge luchtvochtigheid en lage temperatuur.Door de harsformule en het productieproces van het composiet te wijzigen, kon het bedrijf de prestaties van het materiaal verbeteren, waardoor de betrouwbaarheid van de vleugels van het vliegtuig werd gewaarborgd.
• Test van elektronische componenten
  • Een fabrikant van elektronische onderdelen voor de luchtvaart heeft het systeem gebruikt om de prestaties van printplaten (PCB's) te testen.De PCB's werden blootgesteld aan verschillende trillingen en omgevingsomstandigheden om de omgeving tijdens de vlucht te simuleren.De tests toonden aan dat de soldeerverbindingen op de PCB's onder hoge frequentie trillingen en snelle temperatuursveranderingen gevoelig waren voor storingen.Door het soldeerproces te verbeteren en trillingsdempende materialen toe te voegen, was de fabrikant in staat de betrouwbaarheid van de PCB's te verbeteren, waardoor het risico op elektronische storingen tijdens de vlucht werd verminderd.
• Beproeving van afdichtingsmiddelen en kleefstoffen
  • Een bedrijf dat gespecialiseerd is in luchtvaartdichtingsmiddelen en -lijmen heeft het systeem gebruikt om de prestaties van zijn producten te testen.en vochtigheidscycli om de omstandigheden te simuleren die ze in lucht- en ruimtevaarttoepassingen zouden tegenkomenDe tests hebben aangetoond dat sommige dichtmakers en kleefstoffen onder hoge luchtvochtigheid en hoge trillingsomstandigheden hun werkzaamheid verloren.Door de producten opnieuw te formuleren en hun hechting te verbeteren, kon het bedrijf meer betrouwbare afdichtingsmiddelen en lijmstoffen voor lucht- en ruimtevaartontwikkelen.

7. Service en ondersteuning

• Technische raadpleging vóór verkoop
  • Ons team van experten op het gebied van lucht- en ruimtevaartonderzoeken verzorgt diepgaande technische consultaties om klanten te helpen de mogelijkheden en geschiktheid van het systeem voor hun specifieke testbehoeften te begrijpen.We bieden demonstraties en trainingen aan om klanten voor aankoop vertrouwd te maken met de werking en functionaliteit van het systeemWij helpen ook bij het selecteren van de juiste testparameters en toebehoren op basis van de te testen lucht- en ruimtevaartmaterialen.
• Naverkoopservice en onderhoud
  • Wij bieden een uitgebreide naverkoopservice, inclusief installatie en inbedrijfstelling ter plaatse.en noodreparatiesWe leveren echte reserveonderdelen en tijdige upgrades om de langetermijnprestaties en betrouwbaarheid van het testsysteem te garanderen.We bieden ook dienstverlening contracten die preventief onderhoud en prioritaire technische ondersteuning omvatten.
• Opleiding en technische ondersteuning
  • We voeren trainingsprogramma's uit voor nieuwe gebruikers om ervoor te zorgen dat ze het testsysteem effectief kunnen bedienen en de testresultaten kunnen interpreteren.hulp bieden bij het oplossen van problemen, en een begeleiding bieden voor de optimalisatie van de testmethode.We bieden ook software-updates en ondersteuning voor de gegevensverwerving en analyse systemen om het systeem up-to-date te houden met de nieuwste functies en technologieën.
