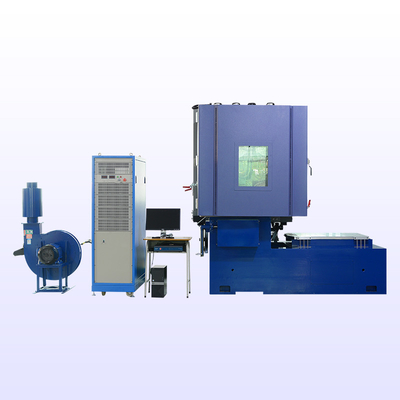

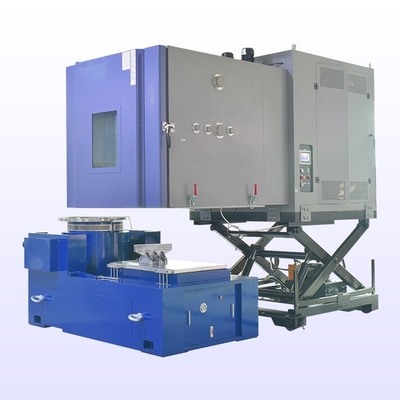

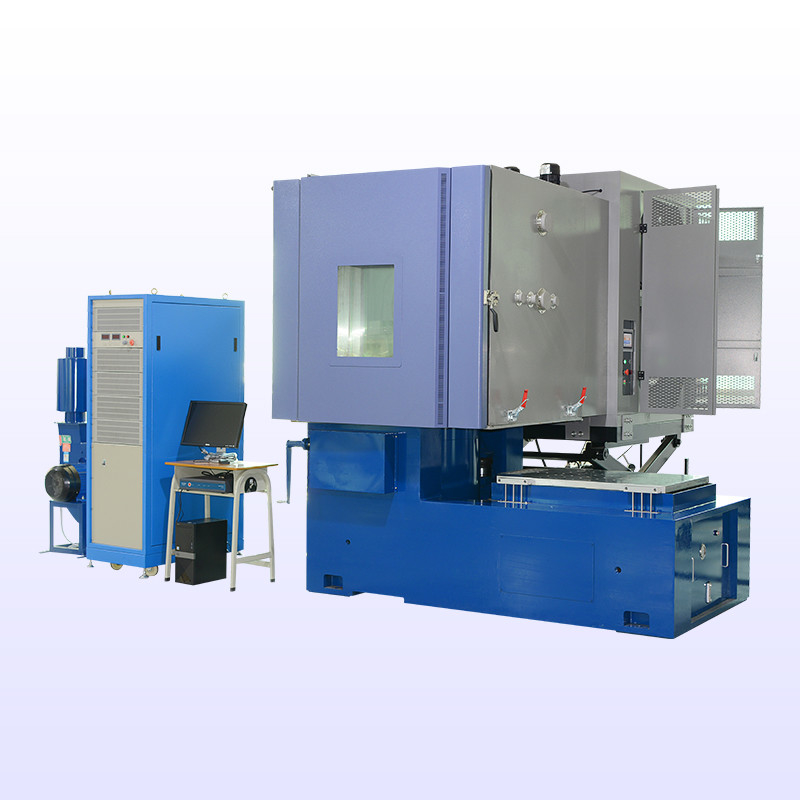

Op maat gemaakte AGREE trillingstestkamers voor de betrouwbaarheid van automobielcomponenten

3. Specifieke parameters

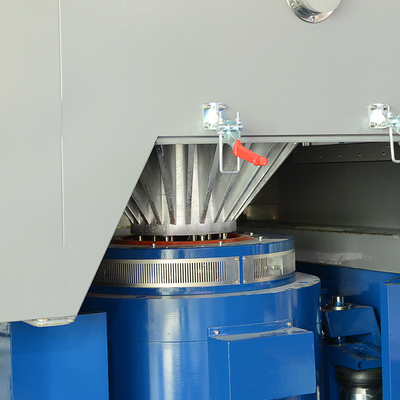

• Specificaties van de shaker



  Nominale sinus/willekeurige/schokkracht	1,100 kgf/1,100 kgf/2.200 kgf	Massa van het harnas	11 kg
  Frequentiebereik	5-3.000 Hz	Inzetgrootte (Standaard)	M8
  Max./continuous Displacement p-p	51 mm/ 51 mm	Bevestigingspunten voor de lading (standaard)	17
  Max. snelheid	2.0 m/s	Axis natuurlijke frequentie-drijfkracht	3 Hz
  Max.sinus/willekeurige versnelling	100/60 g	Mac Verticale belastingondersteuning	300 kg
  Diameter van de beugel	235 mm	Verwijderingsveld @ 152 mm boven tafel	≤1mT (10 gauss)
  Fundamentele resonantiefrequentie	2,500 Hz (nom.) ± 5%	Afmeting LxWxH	940 mmx715 mmx780 mm
  Toegestane omkering van de beugel	300 Nm	Gewicht (niet in kratten)	1.000 kg







  Specificaties van de PA10K-versterker		Specificaties van de blazer
  Nominale uitvoercapaciteit	10 kVA	Vervaardiging	4 kW
  Signal/geluidsverhouding	≥ 65 dB	Luchtstroom	0.38 m3/s
  Efficiëntie van de versterker	≥ 90%	Luchtdruk	0 048 kgf/cm2
  Bescherming van het systeem	Meerdere	Luchtkanaaldiameter/lengte	120/4000 mm
  Afmeting (niet in een krat) LxWxH	610 mm x 900 mm x 1,550 mm	Afmeting (niet in een krat) LxWxH	610 mmx750 mmx1.450 mm
  Gewicht (niet in kratten)	400 kg	Gewicht (niet in kratten)	120 kg







  Kamer	Afmetingen (mm)
  Capaciteit	512L
  Afmetingen van de binnenkamer	800 × 800 × 800 mm (breedte W × diepte D × hoogte H mm)
  Temperatuurbereik	-40°C+150°C
  Koelingssnelheid	+20°C~-40°C Gemiddeld in het hele bereik: 2°C/min
  Vochtigheidsbereik	20%RH ∼98%RH

  •

Toepassingsgebieden en succesverhalen

• Test van de motorbesturingseenheid (ECU)
  • Een grote autofabrikant gebruikte het systeem om de duurzaamheid van zijn motorbesturingseenheden te testen.extreme temperaturenDe tests toonden aan dat de circuits van de ECU onder hoge trillingen en lage temperaturen gevoelig waren voor gewrichtsfouten.Door het soldeerproces te verbeteren en extra trillingsdempende materialen toe te voegenIn het kader van het onderzoek werd de fabrikant in staat gesteld de betrouwbaarheid van de ECU's te verbeteren, waardoor het risico op problemen met de motorprestaties werd verminderd.
• Testen van infotainmentsystemen
  • Een fabrikant van elektronica voor auto's gebruikte het systeem om de prestaties van zijn infotainmentsystemen in auto's te testen.De systemen werden blootgesteld aan een verscheidenheid aan trillingen en omgevingsomstandigheden om de gebruiksscenario's in de echte wereld te simuleren.De tests toonden aan dat de touchscreens gevoelig waren voor storingen onder hoge luchtvochtigheid en intense trillingsomstandigheden.Door de afdichting van het touchscreen te verbeteren en schokdempende componenten toe te voegen, was de leverancier in staat de prestaties en betrouwbaarheid van de infotainmentsystemen te verbeteren, waardoor de algehele gebruikerservaring werd verbeterd.
• Sensortesten
  • Een bedrijf dat automotive sensoren produceert, gebruikte het systeem om de nauwkeurigheid en duurzaamheid van zijn sensoren te testen.en variaties in vochtigheidDe tests hebben aangetoond dat sommige sensoren onder bepaalde omgevingsomstandigheden een drift in hun metingen vertoonden.het bedrijf kon de prestaties en nauwkeurigheid van de sensor verbeteren, waardoor de gegevensverzameling voor de bedieningssystemen van het voertuig betrouwbaar is.

Voordelen:

• Zorg voor de betrouwbaarheid en duurzaamheid van automobielonderdelen.
• Versnelt productontwikkeling en validatieprocessen.
• Vermindert het risico op storingen in het veld.
• Voldoet aan de strenge normen van de auto-industrie.
• Biedt uitgebreide en geïntegreerde testoplossingen.

Waarom u ons kiest:

Wij zijn een toonaangevende leverancier van op maat gemaakte milieueffecten- en trillingstestoplossingen voor de automobielindustrie.,Wij bieden uitgebreide ondersteuning, inclusief ontwerp, installatie en continu onderhoud.

Neem vandaag nog contact op met ons expertteam om uw specifieke eisen voor het testen van autocomponenten te bespreken en ontdek hoe onze aangepaste AGREE trillingstestkamers uw testprocessen kunnen optimaliseren.
