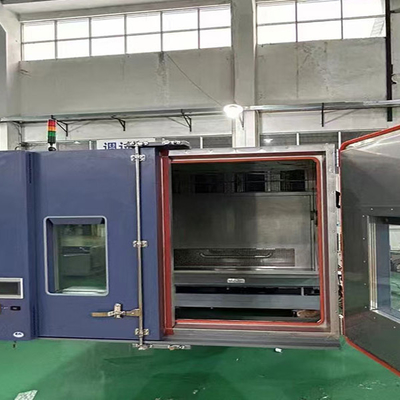

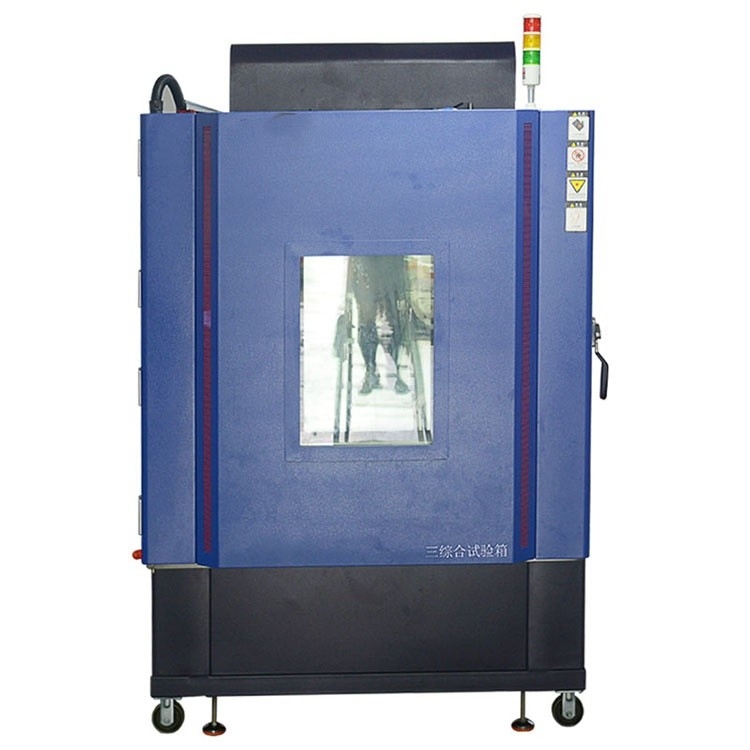

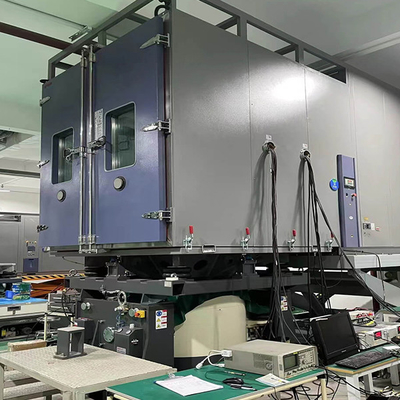

Temperatuur-vochtigheidsvibratietest in een klimaatkamer met een laag onderhoud

1Productnaam en Doel

2. Productkenmerken

• Robuuste en gecontroleerde omgeving:
  • Duurzame, corrosiebestendige kamer met een nauwkeurige temperatuur (± 0,1 °C) en luchtvochtigheid (± 2% RH) regeling.
  • Hoogwaardig trillingssysteem met een breed frequentiebereik (5-2000 Hz) en amplitude.
  • Een afgesloten, geïsoleerd ontwerp voorkomt condensatie en zorgt voor nauwkeurige testresultaten.
• Precisie meting en gegevens:
  • Hoog nauwkeurige temperatuur, vochtigheid en trillingssensoren.
  • Real-time dataverzameling en gedetailleerde rapportage/grafiek.
  • Programmeerbaar besturingssysteem voor complexe simulaties van het milieu.
• Flexible testmodi:
  • Eenfactor (temperatuur, vochtigheid, trillingen) of gecombineerde milieustresscontrole.
  • Aanpasbare testprofielen om verschillende realistische omstandigheden te simuleren.
  • Temperatuur (-70°C tot +150°C), luchtvochtigheid (10% tot 98% RH) en trillingsparameters kunnen worden verstelbaar.

3. Specifieke parameters

• Nominale sinus/willekeurige/schokkracht	1,100 kgf/1,100 kgf/2.200 kgf	Massa van het harnas	11 kg
  Frequentiebereik	5-3.000 Hz	Inzetgrootte (Standaard)	M8
  Max./continuous Displacement p-p	51 mm/ 51 mm	Bevestigingspunten voor de lading (standaard)	17
  Max. snelheid	2.0 m/s	Axis natuurlijke frequentie-drijfkracht	3 Hz
  Max.sinus/willekeurige versnelling	100/60 g	Mac Verticale belastingondersteuning	300 kg
  Diameter van de beugel	235 mm	Verwijderingsveld @ 152 mm boven tafel	≤1mT (10 gauss)
  Fundamentele resonantiefrequentie	2,500 Hz (nom.) ± 5%	Afmeting LxWxH	940 mmx715 mmx780 mm
  Toegestane omkering van de beugel	300 Nm	Gewicht (niet in kratten)	1.000 kg







  Specificaties van de PA10K-versterker		Specificaties van de blazer
  Nominale uitvoercapaciteit	10 kVA	Vervaardiging	4 kW
  Signal/geluidsverhouding	≥ 65 dB	Luchtstroom	0.38 m3/s
  Efficiëntie van de versterker	≥ 90%	Luchtdruk	0 048 kgf/cm2
  Bescherming van het systeem	Meerdere	Luchtkanaaldiameter/lengte	120/4000 mm
  Afmeting (niet in een krat) LxWxH	610 mm x 900 mm x 1,550 mm	Afmeting (niet in een krat) LxWxH	610 mmx750 mmx1.450 mm
  Gewicht (niet in kratten)	400 kg	Gewicht (niet in kratten)	120 kg



  Specificaties van de kamer



  Kamer	Afmetingen (mm)
  Capaciteit	512L
  Afmetingen van de binnenkamer	800 × 800 × 800 mm (breedte W × diepte D × hoogte H mm)
  Temperatuurbereik	-40°C+150°C
  Koelingssnelheid	+20°C~-40°C Gemiddeld in het hele bereik: 2°C/min
  Vochtigheidsbereik	20%RH ∼98%RH
  Algemene afmetingen	1200×2500×1500 (breedte W × diepte D × hoogte H mm), met uitzondering van de afmetingen van de heftafel
  Gewicht	1500 kg



4. Productfuncties

• Precieze milieustressbeoordeling:
  • Simuleert nauwkeurig de gecombineerde temperatuur, vochtigheid en trillingen.
  • Identificeert storingsmechanismen en optimaliseert het productontwerp voor een betere duurzaamheid.
  • Voorziet in gedetailleerde gegevens om de kwaliteit en betrouwbaarheid van het product te verbeteren.
• Naleving van industriële normen:
  • Zorgt voor naleving van ISO-, IEC- en automotive-specifieke normen.
  • Het vergemakkelijkt de toegang tot de markt en versterkt het vertrouwen van de consument.
  • Ondersteunt de handhaving van de veiligheids- en kwaliteitsnormen door de regelgevende instanties.
• Ondersteuning van onderzoek en ontwikkeling
  • Het maakt het mogelijk om nieuwe materialen en prototypes te evalueren onder verschillende milieucondities.
  • Biedt gegevens voor innovatie en ontwikkeling van geavanceerde, betrouwbare producten.

• • Productie en kwaliteitsborging:

  • Strikt fabricageproces:
    • Kwaliteitsvolle componentvoorziening en inspectie.
    • Precieze montage door geschoolde technici in een gecontroleerde omgeving.
    • Regelmatige kalibratie met traceerbare referentienormen.
    • Strenge kwaliteitscontroles en inspecties.
  • Kwaliteitscertificering en -validering:
    • Gecertificeerd en gevalideerd door onafhankelijke testlaboratoria.
    • Naleving van internationale en nationale normen.
    • Continu productverbetering op basis van technologie en feedback van klanten.

5Toepassingsgebieden en succesverhalen

• Elektronische industrie
  • Een toonaangevende fabrikant van elektronica gebruikte de Temperature Humidity Vibration Combined Climatic Test Chamber om een nieuwe generatie smartphonecomponenten te testen.De testresultaten toonden aan dat een bepaald type aansluiting de neiging vertoont te lossen bij een combinatie van hoge temperatuur en trillingen.Door de connector opnieuw te ontwerpen en meer geschikte materialen te gebruiken, konden zij de betrouwbaarheid van het product verbeteren en het aantal veldfouten verminderen.De reputatie van het bedrijf voor kwaliteit is verbeterd, en ze kregen een concurrentievoordeel op de markt.
  • Een onderzoeksinstituut voor elektronica gebruikte de kamer om de langetermijnstabiliteit van nieuwe halfgeleidermaterialen te bestuderen.De verkregen gegevens hebben hen geholpen een nieuw productieproces te ontwikkelen dat de weerstand van het materiaal tegen milieustress verbetert, wat leidt tot de productie van duurzamere en efficiëntere halfgeleiders.
• Automobiele industrie
  • Een fabrikant van auto-onderdelen gebruikte de testkamer om de prestaties van een nieuwe motorbesturingseenheid (ECU) te evalueren.De gecombineerde milieutests toonden aan dat de ECU problemen had met de circuits in een omgeving met hoge luchtvochtigheid en trillingen.Zij konden ontwerpwijzigingen aanbrengen en de afdichting en de lay-out van de onderdelen verbeteren, wat resulteerde in een betrouwbaarder ECU die aan de strenge normen van de automobielindustrie voldeed.
  • Een grote autofabrikant testte de duurzaamheid van hun voertuigen door de materialen te onderwerpen aan temperatuur, vochtigheid en trillingen.zij konden geschiktere stoffen en kunststoffen kiezen die bestand waren tegen de strenge omstandigheden van dagelijks gebruik en verschillende weersomstandigheden, het verbeteren van de klanttevredenheid.
• Luchtvaartindustrie
  • Een leverancier van luchtvaartcomponenten gebruikte de Temperature Humidity Vibration Combined Climatic Test Chamber om een nieuw type avionics behuizing te testen.De tests hielpen hen mogelijke zwakke punten in het ontwerp en materiaal van de behuizing onder extreme temperatuur- en trillingsomstandigheden te identificerenZij konden verbeteringen aanbrengen en ervoor zorgen dat de behuizing aan de strenge eisen van de luchtvaartindustrie voldeed, wat bijdroeg tot de veiligheid en betrouwbaarheid van vliegtuigsystemen.
  • Een onderzoekscentrum dat zich richt op ruimtevaartmaterialen gebruikte de kamer om het gedrag van samengestelde materialen in ruimteachtige omgevingen te bestuderen.De verzamelde gegevens hebben geleid tot de ontwikkeling van nieuwe composietformulieren met een betere weerstand tegen temperatuurschommelingen en straling, het bevorderen van de technologie voor toekomstige ruimteschepen.

7. Service en ondersteuning

• Voorverkoopconsultatie:

• • Deskundig technisch advies, demonstraties en opleiding.
  • Bijstand bij de testmethode en de keuze van toebehoren.
• Naverkoopservice:
  • Installatie, inbedrijfstelling en onderhoud ter plaatse.
  • Onderdelen, upgrades en servicecontracten voor voortdurende ondersteuning.
• Opleiding en technische ondersteuning:
  • Gebruikersopleidingsprogramma's voor effectieve werking en gegevensinterpretatie.
  • 24/7 technische ondersteuning en hulp bij het oplossen van problemen.
  • Software-updates en ondersteuning van gegevensanalyse systemen.
